لوحة ارتداء شعاع دعم المقرنة

لوحة تآكل شعاع دعم قارنة التوصيل - TIEKE Transit Solutions

نظرة عامة على المنتج

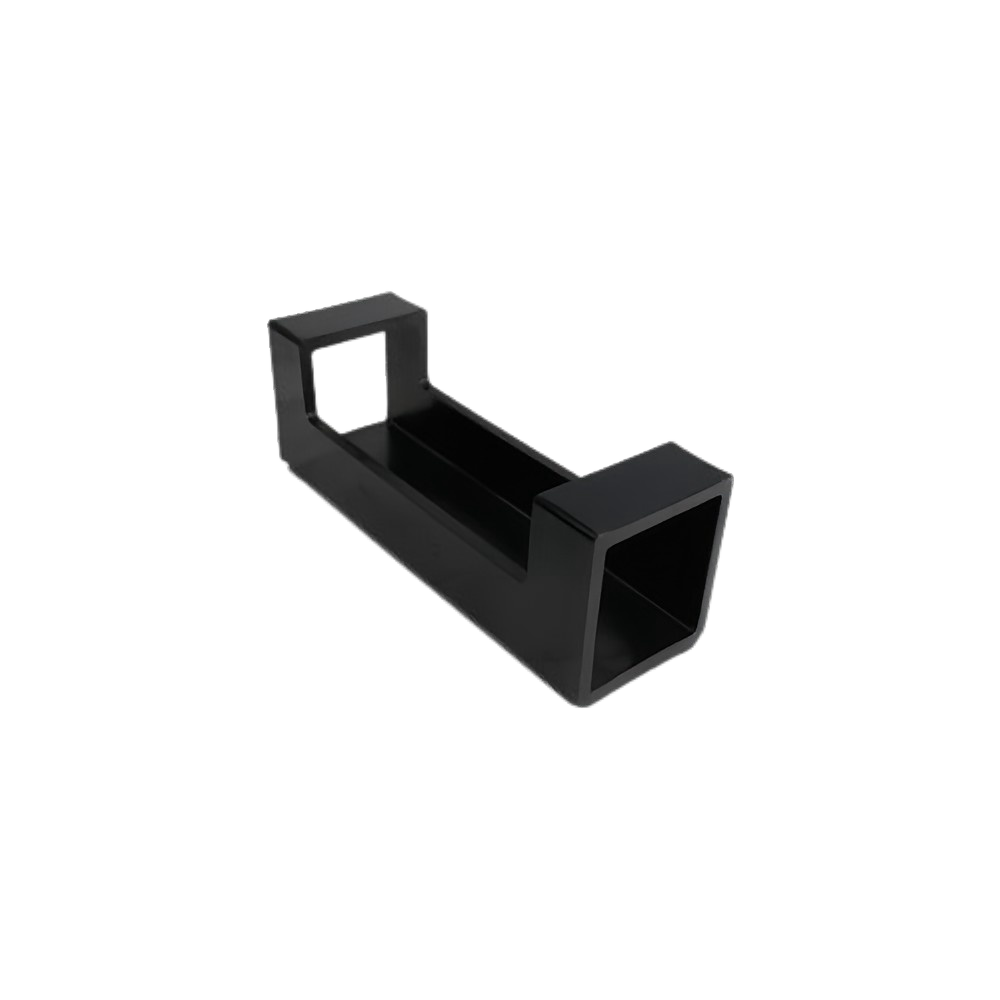

تعتبر لوحة شعاع دعم قارنة التوصيل TIEKE مكونًا أساسيًا ممتازًا مقاومًا للتآكل ضمن سلسلة منتجات السكك الحديدية ومنتجات السكك الحديدية عالية الجودة ، وهي مصممة حصريًا لأنظمة قارنات مركبات السكك الحديدية. توفر هذه اللوحة المصنعة بدقة، المثبتة على العارضة الطرفية للمركبة، دعمًا قويًا ومستقرًا للمقرنة، بينما تعزل بشكل فعال وتزيل التآكل المتبادل بين مكونات القارنة والعارضة النهائية أثناء التشغيل. وباعتبارها عنصرًا أساسيًا في حلول النقل وأنظمة السكك الحديدية المبتكرة ، فإنها تلتزم بمعايير السلامة العالمية لصناعة السكك الحديدية، مما يضمن الموثوقية طويلة المدى لأساطيل النقل بالسكك الحديدية الفعالة عبر تطبيقات الركاب والشحن.

المواصفات الفنية

• المواد: سبائك فولاذية 42CrMo عالية القوة + معالجة الكربنة السطحية + طلاء تشحيم صلب PTFE
• الصلابة: 58-62 HRC (الأمثل لمقاومة التآكل والصلابة الهيكلية)
• سعة التحميل الضاغطة: 700-3200 كيلو نيوتن (قابلة للتخصيص لأحمال قارنة التوصيل المختلفة)
• معدل التآكل: .010.01 مم/1000 كم (تحت دورات الاقتران/الفصل القياسية)
• درجة حرارة التشغيل: -45 درجة مئوية إلى 130 درجة مئوية (مقاومة للحرارة الناتجة عن الاحتكاك)
• متانة التأثير: ≥55 J/cm² (يقاوم قوى تأثير القارنة)
• عمر الخدمة: ≥8 سنوات (1.8 مليون كيلومتر من تشغيل السكك الحديدية في ظل الظروف العادية)

ميزات المنتج

• عزل فائق للتآكل : يعمل السطح الفولاذي المكربن ​​مع طبقة تشحيم PTFE على تقليل التآكل بين قارنة التوصيل والعارضة النهائية بنسبة 60% مقارنة بالألواح التقليدية، مما يزيد من عمر خدمة المكونات بنسبة 45%.
• دعم قارنة التوصيل المستقرة : يضمن التصميم الهيكلي المعزز توزيعًا موحدًا للحمل (حتى 3200 كيلو نيوتن)، مما يوفر دعمًا موثوقًا لقارنات الخدمة الشاقة ويمنع تشوه شعاع النهاية تحت الأحمال الديناميكية لمركبات النقل بالسكك الحديدية .
• مقاومة عالية للصدمات : مادة فولاذية من سبائك 42CrMo ذات صلابة محسنة تتحمل قوى تأثير القارنة المتكررة أثناء الاقتران/الفصل، وتجنب تشقق اللوحة أو التشوه الدائم.
• تصميم التشحيم الذاتي : طبقة التشحيم الصلبة PTFE المدمجة تلغي الحاجة إلى التشحيم اليدوي المنتظم، مما يقلل من تكرار الصيانة ويقلل تكاليف التشغيل لمشغلي السكك الحديدية.
• ملاءمة دقيقة للأبعاد : مصنوعة آليًا بتفاوت ±0.02 مم، تتوافق اللوحة بشكل مثالي مع أبعاد تركيب الحزمة النهائية، مما يزيل فجوات التثبيت ويضمن الأداء المتسق في جميع ظروف التشغيل.

خطوات التثبيت

1. فحص ما قبل التثبيت: التحقق من لوحة تآكل شعاع دعم قارنة التوصيل بحثًا عن الشقوق السطحية أو تلف الطلاء أو تشوه الأبعاد؛ تأكيد تطابق النموذج مع مواصفات شعاع نهاية السيارة.
2. إعداد السطح: قم بتنظيف سطح تركيب الحزمة النهائية لإزالة الصدأ وبقع الزيت والحطام؛ ضمان منطقة الاتصال المسطحة (التسامح .20.2 مم).
3. تحديد الموضع بدقة: قم بمحاذاة لوحة التآكل مع فتحات تحديد موضع العارضة الطرفية، مما يضمن التغطية الكاملة لمنطقة تلامس قارنة التوصيل.
4. التثبيت الآمن: يتم التثبيت بمسامير عالية القوة من الدرجة 12.9، ويتم ربطها بالتساوي باستخدام مفتاح عزم الدوران (قيمة عزم الدوران: 160-260 نيوتن متر) في نمط متقاطع لتجنب الضغط غير المتساوي.
5. اختبار ما بعد التثبيت: قم بإجراء اختبارات تحميل وتأثير قارنة التوصيل للتأكد من أن أداء الدعم وتأثير عزل التآكل يفي بمعايير التصميم.
6. التحقق النهائي: إجراء تشغيل تجريبي لمركبة السكك الحديدية، ومراقبة تشغيل قارنة التوصيل؛ أعد فحص إحكام الترباس بعد أول 1000 كيلومتر من التشغيل.

سيناريوهات التطبيق

يتم تطبيق لوحة ارتداء الشعاع الداعمة لمقرنة TIEKE على نطاق واسع في أنظمة النقل بالسكك الحديدية، بما في ذلك:

• تجميعات الحزم النهائية لمركبات مترو الأنفاق/المترو في المناطق الحضرية
• أنظمة قارنة سيارات الركاب للسكك الحديدية الخفيفة والسكك الحديدية بين المدن
• مكونات دعم قارنة التوصيل ذات الشعاع الطرفي لقطار الشحن الثقيل
• أنظمة قارنة للسكك الحديدية عالية السرعة (350 كم/ساعة+) للنقل بالسكك الحديدية بكفاءة
• شعاع نهاية قاطرة الشحن يرتدي لوحات الحماية

فوائد للعملاء

• تقليل تكاليف الصيانة: يؤدي عمر الخدمة الطويل ومعدل التآكل المنخفض إلى خفض نفقات الاستبدال والصيانة السنوية بنسبة 40% لمشغلي السكك الحديدية.
• تحسين سلامة قارنة التوصيل: تعمل عزلة التآكل الموثوقة ومقاومة الصدمات على منع فشل نظام قارنة التوصيل، بما يتوافق مع معايير السلامة الدولية EN 15085 وUIC 541.
• تعزيز الموثوقية التشغيلية: يعمل دعم قارنة التوصيل المستقر على تقليل مخاطر فك الارتباط، مما يؤدي إلى تحسين وقت تشغيل أساطيل Transit Solutions بنسبة 25%.
• إطالة عمر الحزمة الطرفية: يعمل عزل التآكل بين قارنة التوصيل والعارضة الطرفية على إطالة عمر الخدمة الإجمالي للعارضة الطرفية بنسبة 30%، مما يقلل تكاليف استبدال المعدات.
• الامتثال العالمي: يفي بمعايير EN 15085 وUIC 541 وGB/T، مما يسهل تسليم مشروع أنظمة السكك الحديدية المبتكرة الدولية.

خيارات التخصيص

• تخصيص الحجم: طول وعرض وسمك مخصص ليتوافق مع تصميمات عوارض نهاية السيارة غير القياسية.
• تخصيص المواد: الفولاذ المقاوم للصدأ (316L) للبيئات الساحلية المعرضة للتآكل أو الفولاذ فائق القوة لسكك الشحن الثقيلة.
• تخصيص الطلاء: طلاء سيراميك محسّن لسيناريوهات التآكل الشديد أو الجلفنة المضادة للتآكل لبيئات التشغيل الرطبة.
• تخصيص الهيكل: تصميم حافة معزز لتطبيقات الشحن عالية التأثير أو تصميم مشقوق لسهولة التركيب والتعديل في الموقع.

التعليمات

• س: ما هو عمر الخدمة للوحة تآكل شعاع دعم المقرنة في عمليات الشحن الثقيلة؟
  ج: في ظل دورات الاقتران/فك الاقتران المتكررة (أكثر من 20 مرة في اليوم)، يكون عمر الخدمة 8-10 سنوات، أي ما يعادل 1.8 مليون كيلومتر من تشغيل السكك الحديدية.
• س: كيف تقوم لوحة التآكل بعزل التآكل المتبادل بين قارنة التوصيل والشعاع النهائي؟
  ج: يخلق السطح المشحم المتصلب حاجزًا ماديًا منخفض الاحتكاك، مما يقلل من ضغط التلامس بنسبة 35% ويمنع التآكل المباشر من المعدن إلى المعدن بين قارنة التوصيل والعارضة الطرفية.
• س: ما هي الصيانة المطلوبة للوحة التآكل؟
  ج: قم بإجراء عمليات فحص بصرية كل 12 شهرًا للتأكد من عدم وجود تآكل (يتجاوز 1.5 ملم) أو تلف الطلاء؛ ليست هناك حاجة للتفكيك، ولا يلزم الاستبدال إلا عند الوصول إلى حد التآكل.
• س: هل تتمتع لوحات تآكل شعاع دعم المقرنة الخاصة بك بشهادة السكك الحديدية الدولية؟
  ج: نعم، جميع منتجات السكك الحديدية عالية الجودة لدينا معتمدة وفقًا لمعايير EN 15085 وUIC 541، مع توفر تقارير اختبار كاملة من طرف ثالث عند الطلب.
