لوحة التآكل ذات الفتحة المنزلقة - TIEKE Transit Solutions
نظرة عامة على المنتج

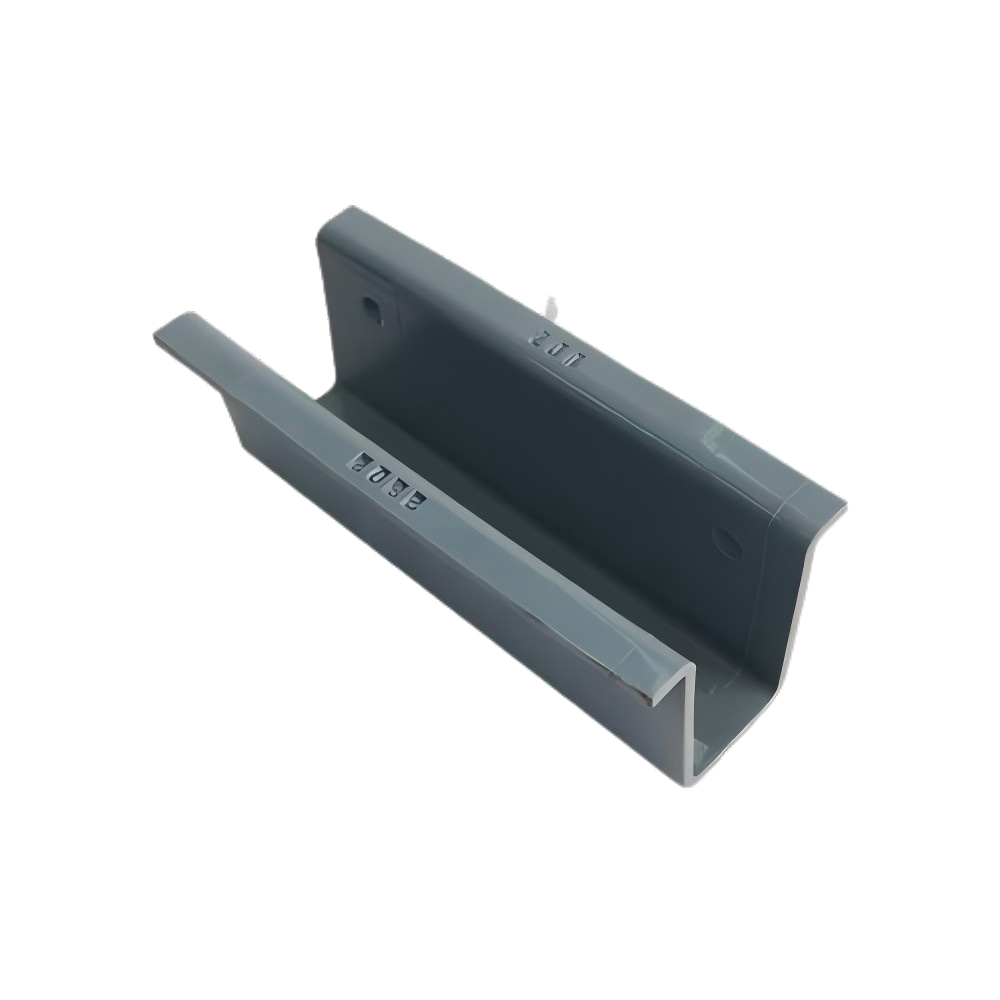

تعتبر لوحة TIEKE Sliding Slot Wear مكونًا أساسيًا عالي الأداء ومقاوم للتآكل ضمن سلسلة منتجات السكك الحديدية ومنتجات السكك الحديدية عالية الجودة ، وهي مصممة حصريًا لأنظمة فرامل مركبات السكك الحديدية. تم تركيب هذه اللوحة المصنعة بدقة في الفتحة المنزلقة لقضيب فرامل الإطار الجانبي، مما يقلل بشكل فعال من الاحتكاك بين منزلق قضيب الفرامل والفتحة المنزلقة لقضيب الفرامل في الإطار الجانبي، ويمنع الاحتكاك المباشر بين هذه المكونات المهمة، ويضمن أن قضيب الفرامل يمكن أن يؤدي وظائف الكبح والتخفيف الموثوقة طوال دورة الحياة التشغيلية للمركبة. وباعتبارها عنصرًا أساسيًا في حلول النقل وأنظمة السكك الحديدية المبتكرة ، فإنها تلتزم بالمعايير العالمية لسلامة السكك الحديدية، مما يحافظ على الموثوقية التشغيلية لأساطيل النقل بالسكك الحديدية الفعالة .
المواصفات الفنية
- المواد: POM (بولي أوكسي ميثيلين) عالي القوة + تقوية الألياف الزجاجية + مادة تشحيم ثاني كبريتيد الموليبدينوم (MoS₂)
- الصلابة: 80-90 Shore D (الأمثل لمقاومة التآكل والتشحيم الذاتي)
- معامل الاحتكاك: 0.15-0.25 (احتكاك منخفض لتقليل تآكل المكونات)
- معدل التآكل: .018 مم/1000 كم (تحت ظروف دورة الكبح القياسية)
- درجة حرارة التشغيل: -40 درجة مئوية إلى 100 درجة مئوية (مقاومة للحرارة الناتجة عن الفرامل)
- قوة الضغط: ≥70 ميجا باسكال (تلبي متطلبات صناعة السكك الحديدية EN 15085)
- عمر الخدمة: ≥8 سنوات (1.8 مليون كيلومتر من تشغيل السكك الحديدية في ظل الظروف العادية)
ميزات المنتج
- تقليل الاحتكاك الفائق : تعمل مادة POM المقواة بالألياف الزجاجية مع مادة التشحيم المضافة MoS₂ على تقليل الاحتكاك بين منزلق قضيب الفرامل والفتحة المنزلقة بنسبة 55% مقارنة بالألواح المعدنية التقليدية، مما يطيل عمر خدمة المكونات بنسبة 40%.
- ملاءمة دقيقة للفتحة : تم تصنيعها بآلة لتحمل ± 0.02 مم، وتتوافق اللوحة تمامًا مع أبعاد فتحات انزلاق قضيب الفرامل ذات الإطار الجانبي، مما يقضي على فجوات التثبيت ويضمن حركة سلسة لقضيب الفرامل لمركبات النقل بالسكك الحديدية .
- تصميم التشحيم الذاتي : تلغي إضافة تشحيم ثاني كبريتيد الموليبدينوم المدمجة الحاجة إلى التشحيم اليدوي المنتظم، مما يقلل من تكرار الصيانة ويقلل تكاليف التشغيل لمشغلي السكك الحديدية.
- مقاومة الصدمات والتعب : يتحمل هيكل البوليمر المقوى الأحمال الديناميكية المتكررة الناتجة عن دورات الكبح/التخفيف، مما يتجنب التشقق أو التشوه حتى في ظل ظروف التشغيل القاسية.
- الحماية من التآكل : مادة POM غير المعدنية تقاوم الرطوبة ومواد تشحيم السكك الحديدية والتآكل الكيميائي، مما يحافظ على الأداء في بيئات التشغيل القاسية مع عدم وجود خطر الصدأ.
خطوات التثبيت
- فحص ما قبل التثبيت: التحقق من لوحة تآكل الفتحة المنزلقة بحثًا عن الشقوق أو تشوه الأبعاد أو فقدان مادة التشحيم الإضافية؛ تأكيد النموذج يطابق مواصفات فتحة انزلاق قضيب الفرامل ذات الإطار الجانبي.
- إعداد السطح: قم بتنظيف سطح تركيب الفتحة المنزلقة لإزالة الصدأ وبقع الزيت والحطام؛ تأكد من أن سطح الفتحة أملس (الخشونة ≥Ra 1.6).
- تحديد المواقع بدقة: قم بمحاذاة لوحة التآكل مع أخاديد تحديد موضع الفتحة المنزلقة، مما يضمن التغطية الكاملة لمنطقة التلامس المنزلقة لقضيب الفرامل.
- التثبيت الآمن: قم بتثبيت اللوحة بمثبتات مضادة للارتخاء (أو الضغط المناسب للنماذج التي تناسب التداخل) وتحقق من عدم وجود ارتخاء أو اختلال في المحاذاة.
- اختبار ما بعد التثبيت: قم بإجراء اختبارات محاكاة دورة الفرامل للتأكد من الكبح/التخفيف السلس وعدم وجود ضوضاء احتكاك غير طبيعية.
- التحقق النهائي: إجراء التشغيل التجريبي لمركبة السكك الحديدية، ومراقبة تشغيل قضيب الفرامل؛ أعد فحص ملاءمة اللوحة بعد أول 1000 كيلومتر من التشغيل.
سيناريوهات التطبيق
يتم تطبيق لوحة TIEKE Sliding Slot Wear على نطاق واسع في أنظمة النقل بالسكك الحديدية، بما في ذلك:
- فتحات انزلاقية لقضبان الفرامل ذات الإطار الجانبي لمركبات مترو الأنفاق/المترو الحضرية
- مكونات الحماية للسكك الحديدية الخفيفة ونظام فرامل الترام
- تجميعات فتحة قضيب فرامل سيارات الركاب للسكك الحديدية بين المدن
- لوحات تآكل بفتحة انزلاقية لقضيب فرامل قطار الشحن الثقيل
- أنظمة فرامل للسكك الحديدية عالية السرعة (350 كم/ساعة+) للنقل بالسكك الحديدية بكفاءة
فوائد للعملاء
- تقليل تكاليف الصيانة: يؤدي عمر الخدمة الطويل ومعدل التآكل المنخفض إلى خفض نفقات الاستبدال والصيانة السنوية بنسبة 40% لمشغلي السكك الحديدية.
- تحسين سلامة الكبح: يضمن تقليل الاحتكاك الموثوق أداء الكبح/التخفيف بشكل متسق، بما يتوافق مع معايير السلامة الدولية EN 15085 وUIC 540.
- تعزيز الموثوقية التشغيلية: يؤدي التخلص من احتكاك الفتحة المنزلقة لقضيب الفرامل إلى تقليل مخاطر فشل النظام، مما يؤدي إلى تحسين وقت تشغيل أساطيل Transit Solutions بنسبة 25%.
- تقليل وقت التوقف عن العمل: يعمل تصميم التشحيم الذاتي على تقليل تكرار الصيانة، مما يقلل من وقت توقف مركبات السكك الحديدية عن العمل ويحسن الكفاءة التشغيلية.
- الامتثال العالمي: يفي بمعايير EN 15085 وUIC 540 وGB/T
