جلبة نوع علبة التروس دعم مرن

الدعم المرن لعلبة التروس من نوع البطانة - الحل الدقيق من TIEKE لأنظمة نقل توربينات الرياح

نظرة عامة على المنتج

باعتباره مكونًا أساسيًا في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن لعلبة التروس من نوع Bushing Type حصريًا لنظام الدعم ثلاثي النقاط لسلاسل النقل الرئيسية لتوربينات الرياح. يتميز بتصميم بطانة مطاطية نصف دائرية فريدة من نوعها (مثبتة في اتجاهين متعاكسين)، ويعمل نظام الدعم هذا على نقل عزم الدوران ولحظة الانحناء بسلاسة إلى عمود التوربين الرئيسي مع توفير أداء استثنائي للاهتزاز وعزل الضوضاء. تماشيًا مع التزام TIEKE بابتكار الطاقة المتجددة ، يعمل تكوين الطبقة المطاطية القابلة للتخصيص وتصميم الواجهة على تحسين الكفاءة التشغيلية، مما يعزز كفاءة استخدام الطاقة لتوربينات الرياح عبر المشاريع البرية والبحرية الصغيرة الحجم.

المواصفات الفنية

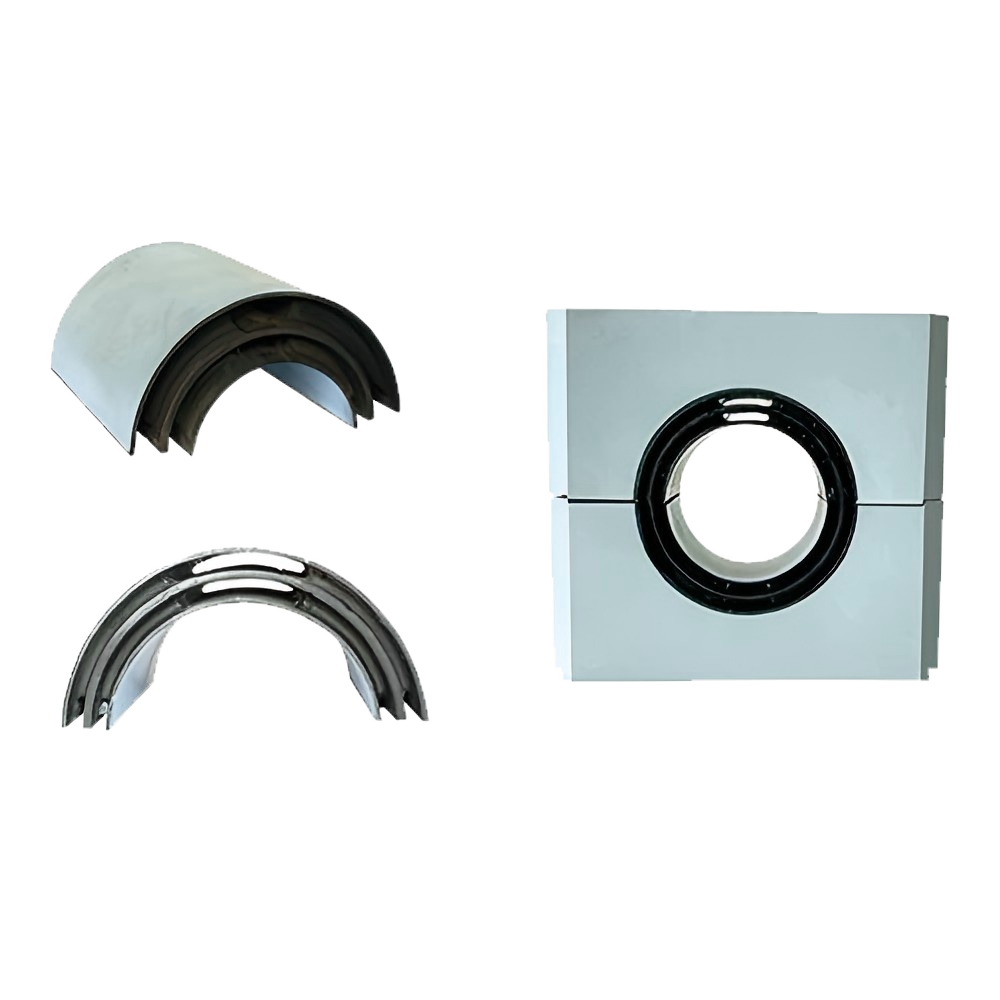

• الهيكل الأساسي: اثنان من البطانات المطاطية شبه الدائرية المثبتة بشكل متقابل + غلاف خارجي فولاذي عالي القوة
• قدرة نقل عزم الدوران: ما يصل إلى 750 كيلو نيوتن متر (مناسب لتوربينات الرياح بقدرة 1.0 ميجاوات - 5.0 ميجاوات)
• مقاومة لحظة الانحناء: 400-600 كيلو نيوتن متر (تختلف حسب تكوين الطبقة المطاطية)
• تكوين طبقة المطاط: 2-6 طبقات (قابلة للتخصيص حسب متطلبات الحمل)
• كفاءة عزل الاهتزاز: ≥ 85% لاهتزاز سلسلة النقل (نطاق التردد 5-500 هرتز)
• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (مستقرة في بيئات مزرعة الرياح القاسية)
• تفاوت التثبيت: ±3 مم (محاذاة سهلة أثناء التجميع)
• عمر الخدمة: ≥ 18 سنة (في ظل ظروف التشغيل العادية)
• المواد: مطاط NBR عالي التخميد (البطانات) + فولاذ مجلفن بالغمس الساخن (مبيت)

ميزات المنتج

• نقل الحمل الأمثل : تضمن البطانات المطاطية المزدوجة نصف الدائرية (التركيب المعاكس) نقلًا سلسًا لعزم الدوران ولحظة الانحناء إلى العمود الرئيسي، مما يقلل من فقدان الطاقة بنسبة 15% مقابل دعامات البطانات التقليدية
• تصميم سهل التركيب : هيكل نصف دائري مقسم يلغي الحاجة إلى التفكيك المعقد لسلسلة النقل، مما يقلل وقت التركيب بنسبة 30% ويقلل من تكاليف العمالة
• أداء قابل للتخصيص : عدد الطبقات المطاطية المخصصة (2-6 طبقات) وواجهات القطر الداخلي/الخارجي تتوافق مع ضغوط الحمل المحددة لنماذج توربينات الرياح المختلفة، مما يعمل على تحسين عزل الضوضاء والاهتزاز
• عزل فائق للاهتزاز : يعمل التكوين المطاطي متعدد الطبقات على عزل اهتزاز سلسلة النقل بشكل فعال، ويحمي مكونات علبة التروس ويطيل عمر الخدمة بنسبة 25%
• متانة من الدرجة الصناعية : هيكل فولاذي مقاوم للتآكل وبطانات مطاطية مقاومة للعوامل الجوية تتحمل الظروف الخارجية القاسية، وتتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE

خطوات التثبيت والتشغيل

1. فحص ما قبل التثبيت: التحقق من سلامة البطانات المطاطية، وحالة الغلاف الفولاذي، ومطابقة واجهات القطر الداخلي/الخارجي مع مواصفات التوربينات
2. الوضع: ضع الجلبتين شبه الدائريتين في اتجاهين متعاكسين حول العمود الرئيسي في مواقع الدعم المحددة ثلاثية النقاط
3. التجميع: ثبت البطانات في الهيكل الفولاذي واربطها بمسامير عالية القوة (عزم الدوران: 280-320 نيوتن متر) - لا توجد حاجة لأي أدوات خاصة
4. فحص المحاذاة: تحقق من تحمل التثبيت (±3 مم) وتأكد من الدوران السلس للعمود الرئيسي دون احتكاك
5. الاختبار الوظيفي: قم بتشغيل اختبار الخمول للتوربين لتأكيد نقل عزم الدوران/لحظة الانحناء وأداء عزل الاهتزاز
6. التحقق النهائي: تسجيل تكوين الجلبة وإعداد جدول الصيانة السنوي (فحص حالة المطاط)

سيناريوهات التطبيق

يعد الدعم المرن لعلبة التروس من نوع البطانة من TIEKE عامل تمكين رئيسي لإنتاج الطاقة المتجددة بكفاءة، مع التطبيقات الأساسية بما في ذلك:

• أنظمة دعم ثلاثية النقاط لسلاسل النقل الرئيسية لتوربينات الرياح البرية (نماذج 1.0 ميجاوات - 5.0 ميجاوات)
• تتطلب مشاريع مزارع الرياح الصغيرة والمتوسطة الحجم (10-50 توربينًا) حلول دعم فعالة من حيث التكلفة وسهلة التركيب
• مشاريع التعديل التحديثي لترقية أنظمة الدعم القديمة ثلاثية النقاط (تعزز كفاءة استخدام الطاقة في التوربينات الحالية)
• منشآت طاقة الرياح الصناعية في المناطق ذات سرعة الرياح المنخفضة إلى المتوسطة - جزء من مجموعة حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• كفاءة الطاقة المحسنة: يؤدي نقل الحمل الأمثل إلى تقليل فقدان الطاقة في سلسلة النقل بنسبة 15%، مما يزيد بشكل مباشر من إنتاج طاقة توربينات الرياح وكفاءة الطاقة
• تكاليف تركيب أقل: يعمل التصميم المقسم على تقليل وقت التثبيت بنسبة 30%، مما يقلل من وقت التوقف عن بناء مزرعة الرياح ونفقات العمالة
• انخفاض تكاليف الصيانة: تكوين مطاطي قابل للتخصيص ومواد متينة تقلل من تكرار الاستبدال، مما يقلل تكاليف صيانة دورة الحياة بنسبة 35%
• تحسين عمر المكونات: يعمل عزل الاهتزاز الفائق على إطالة عمر خدمة علبة التروس والعمود الرئيسي بنسبة 25%
• التوافق المرن: تناسب واجهات القطر الداخلي/الخارجي المخصصة نماذج توربينات الرياح المتنوعة، مما يلغي الحاجة إلى مخزونات دعم متعددة

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة لعلبة التروس من نوع البطانة مصممة بالكامل لتلبية متطلبات مشروع طاقة الرياح الفريدة:

• تخصيص الطبقة المطاطية (2-6 طبقات) لتتناسب مع ضغوط الحمل المحددة لنماذج توربينات الرياح المختلفة
• تخصيص واجهة القطر الداخلي/الخارجي لأنظمة دعم التوربينات القديمة ثلاثية النقاط (المشاريع التحديثية)
• تخصيص المواد (مطاط EPDM للبيئات ذات درجات الحرارة العالية، مطاط من الدرجة البحرية لمزارع الرياح الساحلية)
• تخصيص طلاء السطح (غطاء من الفولاذ المقاوم للصدأ لبيئات التآكل الشديدة)

التعليمات

س 1: كيف يعمل دعم نوع الجلبة على تحسين كفاءة طاقة توربينات الرياح؟
A1: يعمل تصميم الجلبة نصف الدائرية المزدوجة لدينا على تحسين نقل عزم الدوران وعزم الانحناء، مما يقلل من فقدان الطاقة بنسبة 15% ويعزز بشكل مباشر كفاءة استخدام الطاقة في عمليات توربينات الرياح.

السؤال الثاني: هل يمكن تعديل هذا الدعم ليناسب أنظمة توربينات الرياح الحالية؟
ج2: نعم، نحن نقدم واجهات مخصصة ذات قطر داخلي/خارجي لتناسب أنظمة الدعم القديمة ثلاثية النقاط، مما يجعلها ترقية فعالة من حيث التكلفة كجزء من حلول الطاقة الخاصة بـ TIEKE.

س3: ما هي الصيانة المطلوبة لدعم نوع الجلبة؟
ج3: لا يلزم سوى إجراء عمليات فحص سنوية لحالة البطانات المطاطية وفحوصات عزم دوران المسمار - لا توجد صيانة معقدة، مما يقلل من وقت توقف مزرعة الرياح.
