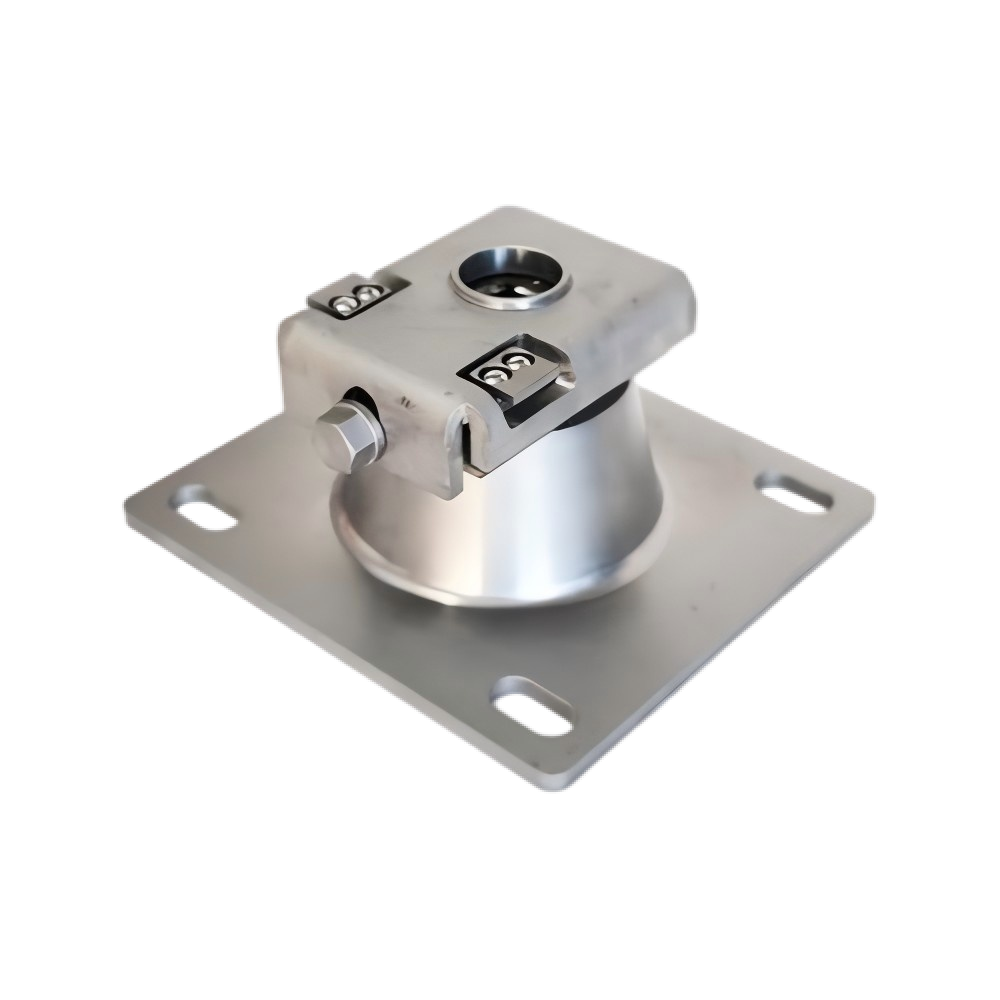

الدعم المرن للمولدات الصلبة - حل TIEKE المستقر للتثبيت الدقيق للمولدات

نظرة عامة على المنتج

باعتباره مكونًا رئيسيًا في مجموعة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن للمولدات الصلبة لتوفير تركيب آمن وصلب للمولدات والآلات الصناعية مع الحفاظ على قدرات الضبط الدقيقة. من خلال دمج وظائف الارتفاع (الرأسي) والضبط الجانبي، يضمن نظام الدعم هذا تسوية ومحاذاة المولد بشكل مثالي - وهو أمر بالغ الأهمية للحفاظ على الاستقرار التشغيلي وزيادة كفاءة الطاقة إلى الحد الأقصى. تم تصميمه لتلبية المتطلبات الصارمة للبنية التحتية لتوليد الطاقة، ويتوافق الدعم الصارم الذي تقدمه TIEKE مع التزامنا بابتكار الطاقة المتجددة ويضع معايير موثوقية معدات الطاقة الصناعية .

المواصفات الفنية

• الهيكل الأساسي: إطار فولاذي من سبيكة عالية القوة + وسادة تخميد مطاطية صلبة + آلية تعديل دقيقة
• نطاق التعديل الرأسي: ±18 مم (تسوية الارتفاع لأفقية المولد)
• نطاق التعديل الجانبي: ±12 مم (محاذاة دقيقة لتحديد موضع العمود/الماكينة)
• سعة الحمولة الصلبة: 8-60 طن (يدعم تركيب المولدات/الآلات الثقيلة)
• الصلابة الهيكلية: 250-400 كيلو نيوتن/مم (صلابة جانبية/عمودية للتركيب المستقر)
• دقة تحديد المواقع: ±0.1 مم (بعد التعديل والقفل)
• درجة حرارة التشغيل: -45 درجة مئوية إلى +95 درجة مئوية (مستقرة في البيئات الصناعية القاسية)
• عمر الخدمة: ≥ 22 سنة (في ظل ظروف التشغيل المستمرة)
• المواد: مطاط NR عالي الكثافة (طبقة التخميد) + سبائك الصلب المجلفن بالغمس الساخن (الإطار/أجزاء التعديل)

ميزات المنتج

• استقرار التثبيت الصلب : إطار فولاذي عالي القوة وتصميم صلابة محسّن يوفر تركيبًا صلبًا للمولدات - مما يقضي على الحركة التشغيلية مع الحفاظ على خصائص التخميد الأساسية
• دقة الضبط المزدوج : تعمل آليات الضبط الجانبية والارتفاع المدمجة على تمكين تحديد المواقع على مستوى الميكرون، وتبسيط محاذاة المولد وتحسين دقة تحديد المواقع بنسبة 35% مقابل الدعامات الصلبة الثابتة
• صيانة المستوى المستمر : تضمن وظيفة الضبط الرأسي بقاء المولدات في مستوى مثالي حتى في ظل ظروف الحمل الديناميكي، مما يؤدي إلى تجنب فقدان الكفاءة الناتج عن المحاذاة الخاطئة
• متانة من الدرجة الصناعية : الفولاذ المجلفن المقاوم للتآكل والمكونات المطاطية المقاومة للتآكل تتحمل بيئات التشغيل القاسية، وتتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE
• آلية قفل سهلة : صواميل قفل دقيقة لتأمين إعدادات التعديل بشكل دائم، ومنع الانجراف بمرور الوقت وضمان دقة المحاذاة على المدى الطويل

خطوات التثبيت والمعايرة

1. فحص ما قبل التثبيت: التحقق من سلامة الإطار الفولاذي، ووظيفة آلية الضبط، ومطابقة سعة الحمولة لمواصفات المولد
2. تركيب القاعدة: تأمين وحدات الدعم الصلبة لأساس المولد في نقاط التثبيت المحددة (عزم الدوران: 450-500 نيوتن متر)
3. التسوية الرأسية: استخدم مقياس المستوى الدقيق لضبط براغي الارتفاع وتحقيق أفقية مثالية للمولد (استواء 0.03 مم/م)
4. المحاذاة الجانبية: براغي الضبط الجانبي الدقيقة لمحاذاة أعمدة المولد مع الآلات المدفوعة (التسامح ±0.1 مم)
5. القفل: قم بربط صواميل القفل على جميع مكونات الضبط لتأمين الوضع الصلب (بدون حركة ما بعد التثبيت)
6. التحقق النهائي: إجراء اختبار الحمل للتأكد من الثبات الصلب ودقة المحاذاة في ظل ظروف التشغيل

سيناريوهات التطبيق

يعد الدعم المرن للمولدات الصلبة من TIEKE حجر الزاوية في أنظمة الطاقة المتجددة والطاقة الصناعية الموثوقة، مع التطبيقات الأساسية بما في ذلك:

• تركيب مولد توربينات الرياح للخدمة الشاقة (البرية/البحرية) يتطلب تركيبًا ثابتًا وثابتًا
• مجموعات مولدات الغاز/الديزل الصناعية في مرافق التصنيع والمرافق
• تحتاج محطات عاكسات الطاقة الشمسية واسعة النطاق إلى دعم قوي ودقيق
• الآلات الصناعية عالية الطاقة (الضواغط والمضخات) في محطات إنتاج الطاقة - جزء من حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• كفاءة الطاقة المحسنة: تعمل المحاذاة الدقيقة والتركيب الصلب على تقليل فقدان الطاقة بنسبة 17%، مما يعزز بشكل مباشر إنتاج طاقة المولد وكفاءة الطاقة
• تحسين الاستقرار التشغيلي: يمنع الهيكل الصلب حركة المولد أثناء التشغيل، مما يقلل من تآكل المكونات بنسبة 42% ويطيل عمر الخدمة
• تكاليف تركيب أقل: تعمل وظائف الضبط المتكاملة على تقليل وقت المحاذاة بنسبة 30%، مما يقلل من تكاليف العمالة ووقت توقف المشروع
• موثوقية طويلة الأمد: تمنع إعدادات الضبط المقفلة الانحراف بمرور الوقت، مما يقلل من تكرار الصيانة بنسبة 38%
• توافق مرن: سعة تحميل قابلة للتخصيص تناسب نماذج المولدات المتنوعة، مما يلغي الحاجة إلى مخزونات دعم متعددة

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة للمولدات الصلبة مصممة بالكامل لتلبية متطلبات المشروع الفريدة:

• تخصيص سعة الحمولة (8-60 طنًا) لنماذج المولدات/الآلات الصغيرة إلى الكبيرة جدًا
• تخصيص نطاق التعديل (السفر الرأسي/الجانبي الممتد لسيناريوهات التثبيت الخاصة)
• تخصيص المواد (إطار من الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل، ومطاط عالي الحرارة للحرارة الشديدة)
• تخصيص نمط فتحة التثبيت ليتوافق مع تصميمات أساسات المولدات القديمة

التعليمات

س 1: ما الذي يجعل "الدعم المرن الصلب" مختلفًا عن الحوامل الصلبة القياسية؟
ج1: يحتفظ دعمنا القوي بقدرات التعديل الدقيقة (على عكس التركيبات الصلبة الثابتة) مع تقديم تركيب مستقر وخالي من الحركة - مما يعزز كفاءة الطاقة من خلال ضمان المحاذاة المثالية على المدى الطويل.

س2: هل يمكن استخدام هذا الدعم في تطبيقات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا بحريًا بإطار من الفولاذ المقاوم للصدأ مضاد للتآكل، ومدمج بالكامل في حلول الطاقة الخاصة بـ TIEKE لمشاريع الطاقة المتجددة البحرية.

س 3: هل يؤثر التصميم الصلب على تخميد الاهتزاز؟
ج3: لا - تمتص وسادة التخميد المطاطية عالية الكثافة المدمجة اهتزازات التشغيل مع الحفاظ على ثبات التركيب الصلب، مما يحمي مكونات المولد دون التضحية بدقة المحاذاة.
