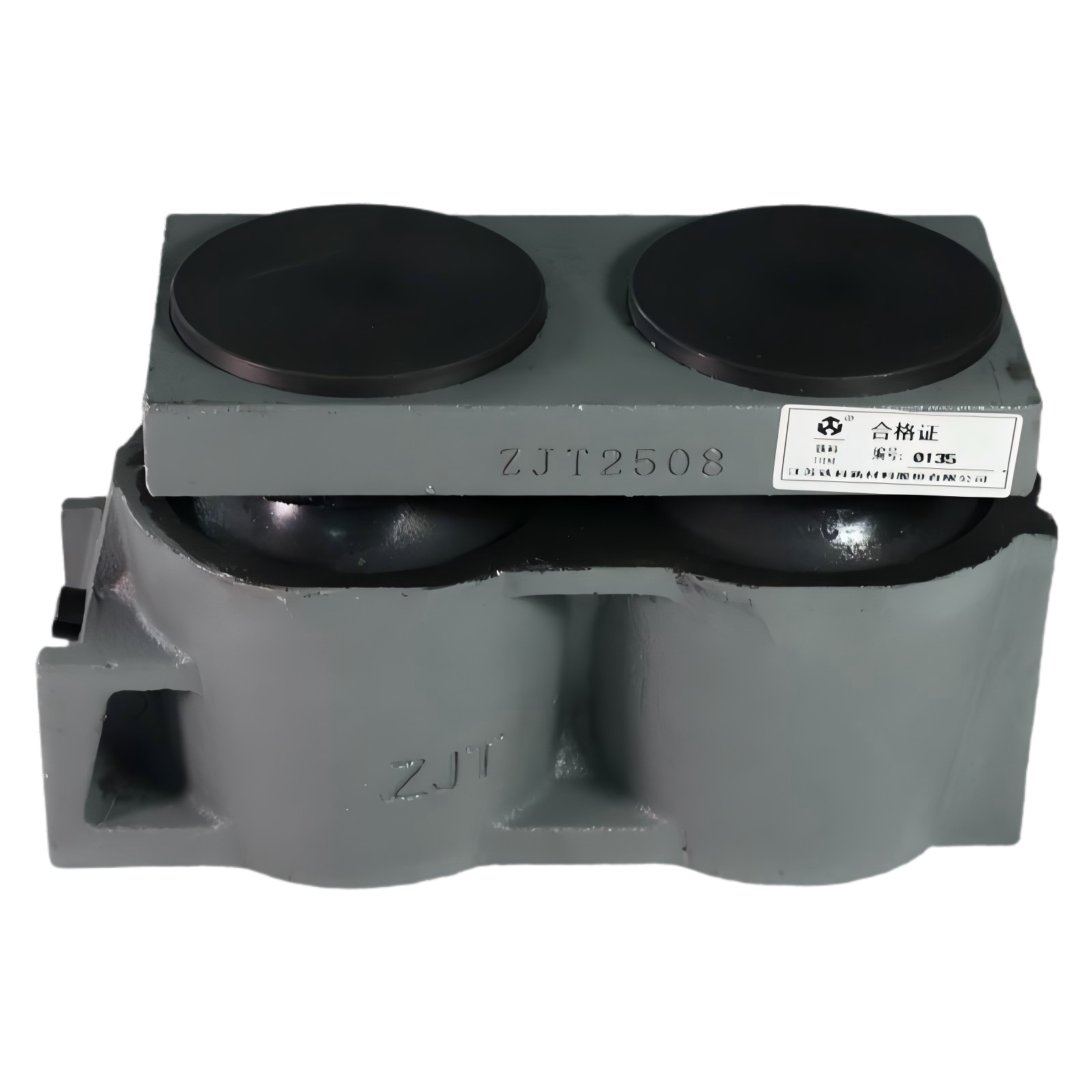

لوحة المحمل المرنة BD - TIEKE Transit Solutions
نظرة عامة على المنتج
تعتبر لوحة المحمل المرنة TIEKE BD مكونًا أساسيًا متميزًا ضمن سلسلة منتجات السكك الحديدية ومنتجات السكك الحديدية عالية الجودة ، وهي مصممة خصيصًا لأنظمة دعم عربات السكك الحديدية. توفر هذه اللوحة عالية الأداء، المثبتة على مسند العربة، دعمًا قويًا وعازلًا متكيفًا لجسم السيارة، وتعزز ضبط الدوران بين العربة وجسم السيارة، وتقوي تقييد التدحرج الجانبي لجسم السيارة. والأهم من ذلك، أنه يمنع بشكل فعال عدم الاستقرار الشبيه بالثعبان الناتج عن تمايل العربات والتدحرج الجانبي لجسم السيارة، مما يضمن التشغيل الآمن والمستقر لأنظمة النقل بالسكك الحديدية الفعالة بجميع السرعات. وباعتبارها عنصرًا أساسيًا في حلول النقل وأنظمة السكك الحديدية المبتكرة ، فهي تلتزم بأكثر معايير السلامة والأداء العالمية صرامة في صناعة السكك الحديدية.
المواصفات الفنية
- المواد: مطاط طبيعي عالي القوة (NR) + 42CrMo من سبائك الصلب المعززة + طبقة عازلة من البولي يوريثين
- سعة التحميل العمودي: 600-2800 كيلو نيوتن (قابلة للتخصيص لأطنان مختلفة من المركبات)
- صلابة ضبط النفس الدوراني: 1200-4800 نيوتن متر/راد (الأمثل لتحقيق الاستقرار)
- صلابة اللف الجانبي: 750-2400 نيوتن/مم (يمنع تدحرج جسم السيارة)
- درجة حرارة التشغيل: -40 درجة مئوية إلى 85 درجة مئوية (قابلة للتكيف مع الظروف المناخية القاسية)
- مجموعة الضغط: ≥7% (بعد 72 ساعة عند 70 درجة مئوية، لا يوجد تشوه دائم)
- عمر التعب: ≥15 مليون دورة تحميل (يتجاوز متطلبات صناعة السكك الحديدية EN 13309)
- عمر الخدمة: ≥10 سنوات (1.8 مليون كيلومتر من تشغيل السكك الحديدية في ظل الظروف العادية)
ميزات المنتج
- دعم فائق وتخزين مؤقت : يوفر الهيكل المرن متعدد الطبقات دعمًا رأسيًا ثابتًا لجسم السيارة مع امتصاص 40% من قوى التأثير الرأسي، مما يقلل الضغط على مكونات العربة بنسبة 30% ويطيل عمر الخدمة.
- أداء ضبط محسّن : يعمل التصميم الهيكلي الأمثل على تعزيز تقييد الدوران بين العربة وجسم السيارة بنسبة 35%، وتقييد التدحرج الجانبي بنسبة 40%، مما يزيل بشكل فعال عدم الاستقرار الشبيه بالثعبان حتى عند السرعات العالية (حتى 350 كم/ساعة).
- متانة استثنائية : تعمل التركيبة المطاطية المضادة للشيخوخة وتعزيزات سبائك الفولاذ المقاومة للتآكل على إطالة عمر الخدمة بنسبة 25% مقارنة بألواح المحامل التقليدية، مما يقلل من تكرار الاستبدال لمشغلي النقل بالسكك الحديدية .
- ملاءمة عالية الدقة : تم تصنيعها آليًا حتى ± 0.05 مم من تفاوت الأبعاد، مما يتوافق تمامًا مع أبعاد تركيب دعامة العربة القياسية، مما يزيل فجوات التثبيت ويضمن الأداء المتسق.
- توافق واسع : التصميم المعياري متوافق تمامًا مع أنظمة السكك الحديدية المبتكرة ونماذج مركبات السكك الحديدية المختلفة (مترو الأنفاق، والسكك الحديدية الخفيفة، والسكك الحديدية عالية السرعة، وقطارات الشحن).
خطوات التثبيت
- فحص ما قبل التثبيت: تحقق من لوحة المحمل المرنة BD للتأكد من عدم وجود تشققات مطاطية أو تشوه حديد التسليح أو تلف الطبقة العازلة؛ تأكيد تطابق الطراز مع مواصفات دعامة البوجي.
- إعداد السطح: قم بتنظيف سطح تثبيت مسند العربة لإزالة الصدأ وبقع الزيت والحطام؛ تأكد من أن مستوى التثبيت مسطح (التسامح .50.5 مم).
- تحديد المواقع بدقة: ضع لوحة المحمل على موضع التثبيت المحدد، وقم بمحاذاة فتحات الوضع مع مثبتات المسند (استخدم أدوات محاذاة الليزر للتثبيت عالي الدقة).
- التثبيت الآمن: يتم التثبيت بمسامير عزم الدوران عالية القوة، ويتم ربطها بالتساوي باستخدام مفتاح عزم الدوران (قيمة عزم الدوران: 180-320 نيوتن متر) في نمط متقاطع لتجنب توزيع الضغط غير المتساوي.
- اختبار الأداء: قم بإجراء اختبارات الحمل الثابت وتقييد الدوران للتحقق من أن أداء الصلابة والتخزين المؤقت يفي بمعايير التصميم.
- التحقق النهائي: إجراء تشغيل تجريبي لمركبة السكك الحديدية، ومراقبة الاهتزاز/التدحرج غير الطبيعي؛ أعد فحص إحكام الترباس بعد أول 1000 كيلومتر من التشغيل.
سيناريوهات التطبيق
يتم تطبيق لوحة المحمل المرنة TIEKE BD على نطاق واسع في أنظمة النقل بالسكك الحديدية، بما في ذلك:
- أنظمة دعم عربات المترو/مترو الأنفاق في المناطق الحضرية
- تجميعات دعم جسم عربة السكك الحديدية الخفيفة والترام
- أنظمة عربات نقل الركاب بالسكك الحديدية بين المدن
- مكونات دعم العربات للسكك الحديدية عالية السرعة (350 كم/ساعة+) من أجل النقل بالسكك الحديدية بكفاءة
- أنظمة دعم عربات قطار الشحن الثقيلة
فوائد للعملاء
- تقليل تكاليف الصيانة: يؤدي عمر الخدمة الطويل ومعدل الفشل المنخفض إلى خفض تكاليف الاستبدال السنوية ووقت التوقف عن العمل بنسبة 35% لمشغلي السكك الحديدية.
- تحسين السلامة التشغيلية: يؤدي القمع الفعال لعدم الاستقرار الشبيه بالثعبان والتدحرج الجانبي إلى تقليل مخاطر الانحراف عن المسار، بما يتوافق مع معايير السلامة EN 13309 وUIC 510.
- تعزيز راحة القيادة: يعمل أداء التخزين المؤقت الفائق على تقليل الاهتزاز داخل السيارة بمقدار 28 ديسيبل، مما يلبي معايير الراحة العالمية التي تقدمها Transit Solutions .
- تحسين ثبات السيارة: يضمن نظام التحكم الدوراني والجانبي العالي التشغيل المستقر بسرعات عالية، مما يحسن السلامة العامة لأنظمة السكك الحديدية المبتكرة .
- الامتثال العالمي: يفي بمعايير صناعة السكك الحديدية EN 13309 وUIC 510 وGB/T، مما يسهل تسليم المشاريع الدولية.
خيارات التخصيص
- تخصيص الحجم: طول وعرض وسمك مخصص ليتناسب مع تصميمات مساند العربات غير القياسية لنماذج مركبات السكك الحديدية المختلفة.
- تخصيص المواد: مطاط مقاوم لدرجات الحرارة العالية (حتى 100 درجة مئوية) لتطبيقات الأحمال العالية أو مطاط منخفض الحرارة (-50 درجة مئوية) لأنظمة السكك الحديدية في المناطق الباردة.
- تخصيص الصلابة: اضبط معلمات صلابة الدوران والالتفاف الجانبي لتتوافق مع متطلبات استقرار السيارة المحددة.
- تخصيص الهيكل: هيكل معزز مضاد للصدمات لتطبيقات السكك الحديدية للشحن أو تصميم يقلل الضوضاء لأنظمة مترو الأنفاق الحضرية.
التعليمات
- س: ما هو عمر الخدمة للوحة المحمل المرنة BD في عملية مترو الأنفاق الحضرية اليومية؟
ج: أقل من 20 ساعة من التشغيل المتواصل في اليوم، تكون فترة الخدمة 10-12 سنة، أي ما يعادل 1.8 مليون كيلومتر من تشغيل السكك الحديدية. - س: هل يمكن استخدام لوحة المحمل لتطبيقات السكك الحديدية عالية السرعة (350 كم / ساعة)؟
ج: نعم، يتميز الإصدار المخصص للسكك الحديدية عالية السرعة لدينا بمعلمات صلابة محسنة لضمان الاستقرار عند سرعة 350 كم/ساعة، وهو متوافق تمامًا مع معايير تشغيل السكك الحديدية عالية السرعة. - س: كيف يتم الحفاظ على لوحة المحمل المرنة BD أثناء عمليات الفحص الروتينية؟
ج: قم بإجراء فحوصات بصرية للتأكد من عدم وجود تشققات مطاطية أو تآكل حديد التسليح أو مسامير مفكوكة كل 6 أشهر؛ لا يلزم التفكيك للصيانة الأساسية، ولا يلزم التشحيم إلا للمثبتات سنويًا. - س: هل تتمتع لوحات المحمل المرنة BD الخاصة بك بشهادة السكك الحديدية الدولية للمشتريات العالمية؟
ج: نعم، جميع منتجات السكك الحديدية عالية الجودة لدينا معتمدة وفقًا لمعايير EN 13309 وUIC 510، مع توفر تقارير اختبار كاملة من طرف ثالث عند الطلب.
