نوع التعديل الرأسي دعم مرن

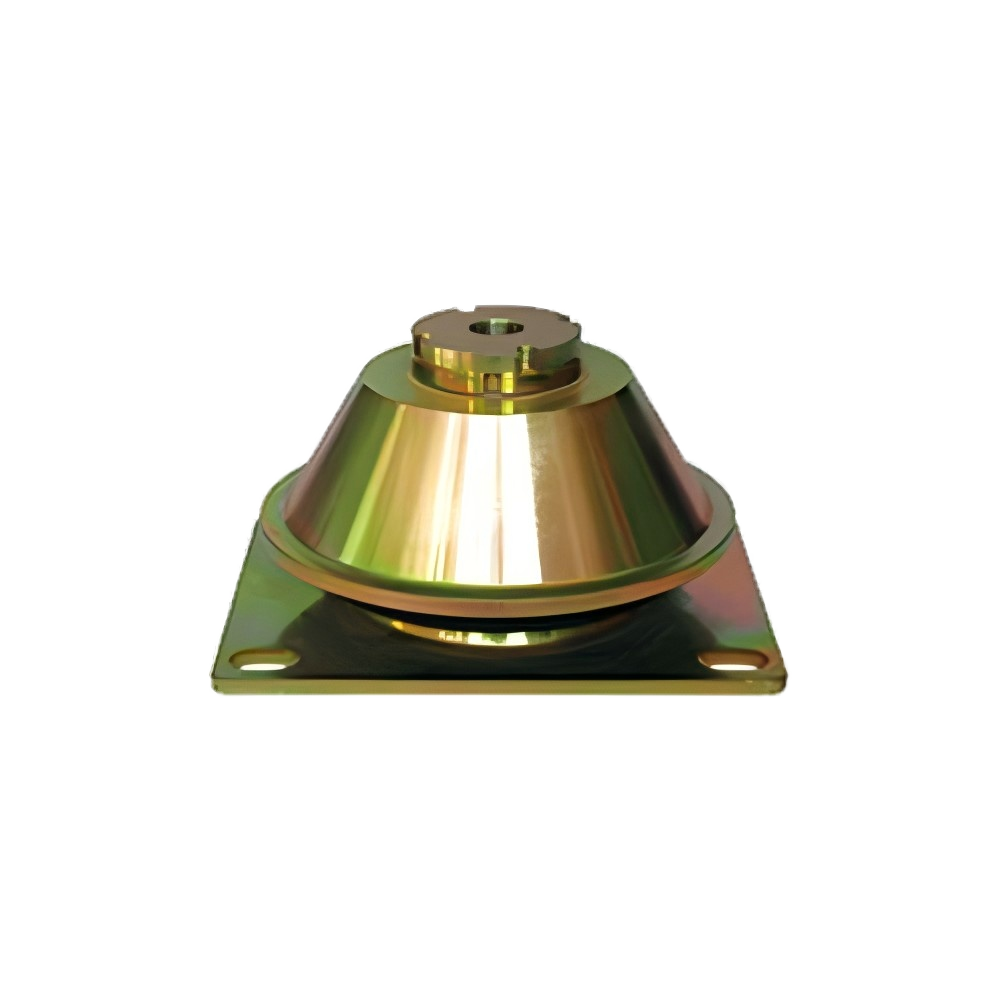

دعم مرن رأسي قابل للتعديل - الحل الدقيق من TIEKE لتسوية المولد والتحكم في الاهتزاز

نظرة عامة على المنتج

باعتباره مكونًا أساسيًا في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن الرأسي القابل للتعديل لتمكين التثبيت المرن والمستقر للمولدات والآلات الصناعية. متخصص في التعديل الرأسي (الارتفاع)، يتفوق نظام الدعم هذا في عزل الضوضاء الهيكلية، وتخفيف الاهتزاز الميكانيكي، ومنع الرنين الحرج بين التردد الطبيعي للمولد ونظام الدعم الخاص به. من خلال الحفاظ على الوضع الأفقي المثالي للمولدات/الآلات من خلال ضبط الارتفاع الدقيق، يعمل حل TIEKE على تعزيز الاستقرار التشغيلي وكفاءة الطاقة بشكل مباشر، بما يتماشى مع التزامنا بتطوير البنية التحتية للطاقة المتجددة على مستوى العالم.

المواصفات الفنية

• الهيكل الأساسي: زنبرك مطاطي عالي التخميد + برغي تعديل رأسي دقيق + إطار فولاذي من سبيكة مجلفنة
• نطاق التعديل الرأسي: ±25 مم (ضبط الارتفاع على مستوى الميكرون لتسوية مثالية)
• كفاءة تخميد الاهتزاز: ≥ 89% (نطاق التردد 10-800 هرتز)
• عزل الضوضاء الهيكلي: ≥ 87% تخفيض في نقل الضوضاء
• سعة الحمولة: 3-45 طن (قابلة للتخصيص لكل وزن للمولد/الآلة)
• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (مستقرة في البيئات الصناعية القاسية)
• ضبط التردد الطبيعي: 6-28 هرتز (يتجنب الرنين الحرج مع أنظمة المولدات)
• عمر الخدمة: ≥ 20 سنة (في ظل ظروف التشغيل المستمرة)
• المواد: مطاط NBR عالي الأداء (قلب تخميد الاهتزاز) + فولاذ مجلفن بالغمس الساخن (مكونات التعديل)

ميزات المنتج

• التسوية الرأسية الدقيقة : تتيح آلية تعديل الارتفاع المتقدمة الضبط الرأسي بمقدار ±25 مم للحفاظ على الوضع الأفقي المثالي للمولد، مما يزيل أوجه القصور التشغيلية الناتجة عن المحاذاة الخاطئة
• تحكم فائق في الاهتزاز والضوضاء : يعمل قلب المطاط عالي التخميد على تخفيف الاهتزاز الميكانيكي بشكل فعال ويعزل الضوضاء الهيكلية، مما يقلل من ضوضاء تشغيل المولد بنسبة 32% ويتجنب مخاطر الرنين
• تصميم منع الرنين : التردد الطبيعي القابل للضبط يتجاوز أوضاع الاهتزاز الحرجة لنظام دعم المولد، مما يمنع إرهاق المكونات والفشل المبكر
• سهولة التشغيل والمعايرة : تتيح براغي الضبط سهلة الاستخدام الضبط الدقيق في الموقع دون الحاجة إلى أدوات متخصصة، مما يقلل وقت التثبيت بنسبة 35%
• متانة من الدرجة الصناعية : إطار فولاذي مقاوم للتآكل ومكونات مطاطية مقاومة للعوامل الجوية تتحمل ظروف التشغيل القاسية، وتتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE

خطوات التثبيت والمعايرة

1. فحص ما قبل التثبيت: التحقق من سلامة الزنبرك المطاطي، ووظيفة برغي الضبط، وتصنيف سعة الحمولة المطابق لمواصفات المولد
2. تركيب القاعدة: قم بتثبيت الدعامات الرأسية القابلة للتعديل على أساس المولد في نقاط التثبيت المحددة
3. التسوية الأولية: ضع مقياس مستوى الدقة على سطح المولد واضبط براغي الارتفاع على المستوى الخشن (تفاوت ±1 مم)
4. الضبط الدقيق: استخدم ضبط مستوى الميكرون لتحقيق الوضع الأفقي المثالي (استواء 0.02 مم/م) وصواميل ضبط القفل
5. اختبار الرنين: قم بإجراء اختبار تردد الاهتزاز للتأكد من أن التردد الطبيعي يتجنب نقاط الرنين الحرجة
6. التحقق النهائي: تشغيل اختبار الخمول للمولد للتحقق من أداء تخميد الاهتزاز والتسوية المستقرة تحت الحمل

سيناريوهات التطبيق

يعد الدعم المرن الرأسي القابل للتعديل من TIEKE عامل تمكين رئيسي للطاقة المتجددة الفعالة وأنظمة الطاقة الصناعية، مع التطبيقات الأساسية بما في ذلك:

• يتطلب تركيب مولد توربينات الرياح (البرية/البحرية) تسوية رأسية دقيقة
• محولات محطة الطاقة الشمسية ومجموعات المولدات الاحتياطية
• مولدات الغاز/الديزل الصناعية في مرافق التصنيع والمرافق
• الآلات الصناعية الثقيلة (المضخات والضواغط) التي تحتاج إلى محاذاة رأسية مستقرة - جزء من حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• كفاءة الطاقة المحسنة: تعمل التسوية الرأسية المثالية على تقليل فقدان الطاقة نتيجة عدم المحاذاة بنسبة 16%، مما يعزز بشكل مباشر إنتاج طاقة المولد وكفاءة الطاقة
• تكاليف تركيب أقل: يؤدي تعديل الارتفاع بسهولة إلى تقليل وقت التسوية في الموقع بنسبة 35%، مما يقلل من تكاليف العمالة ووقت توقف المشروع
• عمر افتراضي ممتد للمعدات: يعمل تخميد الاهتزاز ومنع الرنين على تقليل تآكل مكونات المولد بنسبة 40%، مما يزيد من عمر الخدمة بما يزيد عن 5 سنوات
• انخفاض تكاليف الصيانة: يؤدي الأداء المستقر إلى تقليل أعمال الصيانة غير المخطط لها، مما يقلل تكاليف دورة الحياة بنسبة 28%
• توافق مرن: سعة تحميل قابلة للتخصيص تناسب نماذج المولدات المتنوعة، مما يلغي الحاجة إلى مخزونات دعم متعددة

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة رأسية قابلة للتعديل مصممة بالكامل لتلبية متطلبات المشروع الفريدة:

• تخصيص سعة الحمولة (3-45 طنًا) للمولدات/الآلات الصغيرة إلى الكبيرة
• تخصيص نطاق التعديل الرأسي (السفر الممتد لسيناريوهات التثبيت الخاصة)
• تخصيص المواد (مطاط EPDM للبيئات ذات درجات الحرارة العالية، والفولاذ البحري للاستخدام البحري)
• ضبط التردد الطبيعي (مخصص ليتوافق مع ملفات تعريف اهتزاز المولد المحددة)

التعليمات

س 1: كيف يعمل الضبط الرأسي على تحسين كفاءة طاقة المولد؟
ج1: تعمل تسوية الارتفاع الدقيقة على الحد من فقدان الطاقة الناتج عن إمالة المولد واختلال المحاذاة، مما يؤدي إلى زيادة خرج الطاقة بشكل مباشر بنسبة 16% وزيادة كفاءة الطاقة إلى الحد الأقصى - وهي ميزة رئيسية مقارنة بالدعامات ذات الارتفاع الثابت.

س2: هل يمكن استخدام هذا الدعم في تطبيقات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا متنوعًا من الدرجة البحرية مع مكونات فولاذية مقاومة للتآكل ومطاط مقاوم لمياه البحر، مدمج بالكامل في حلول الطاقة الخاصة بشركة TIEKE لمشاريع الطاقة المتجددة البحرية.

س 3: ما هي الصيانة المطلوبة للدعم الرأسي القابل للتعديل؟
ج3: يلزم إجراء عمليات فحص سنوية فقط (تزييت برغي الضبط، وفحص حالة الزنبرك المطاطي) - لا توجد صيانة معقدة، مما يقلل من وقت توقف المولد.
