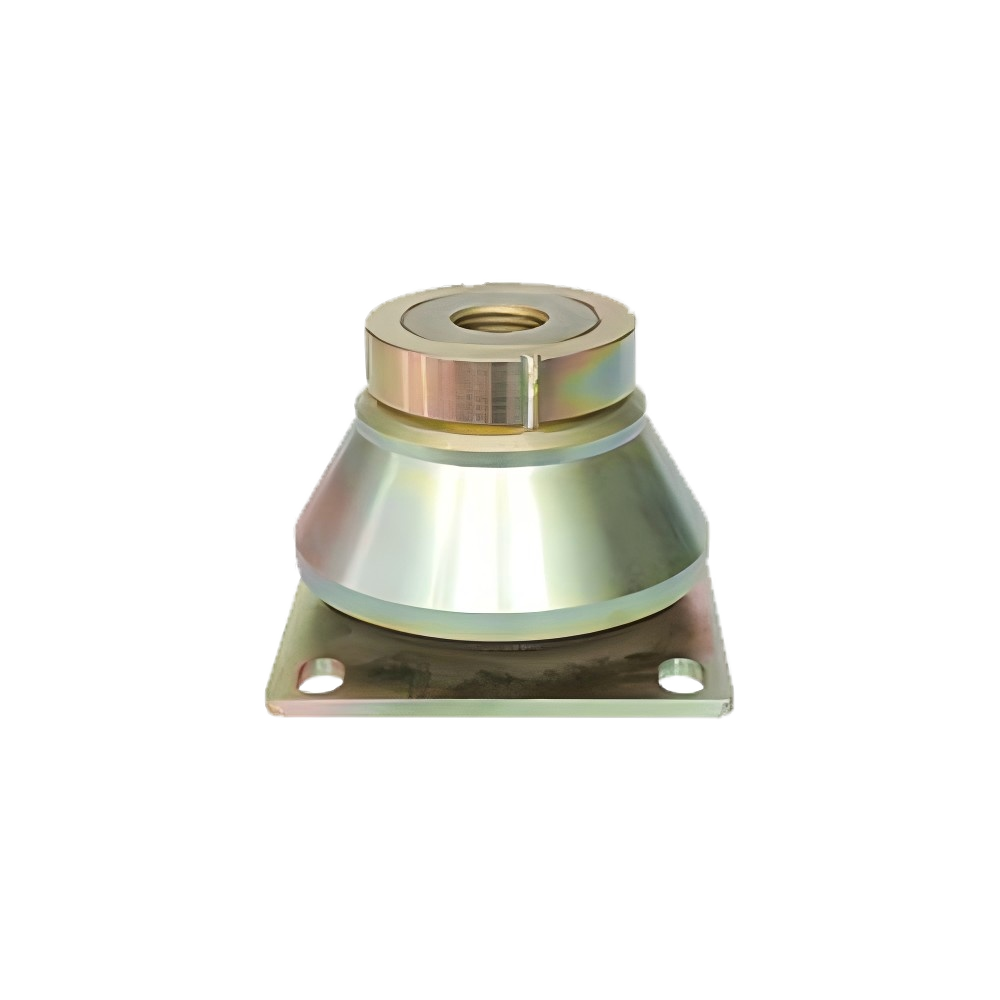

غطاء المقصورة المخروطي دعم مرن

غطاء المقصورة المخروطي الدعم المرن - الحل الوقائي من TIEKE لأنظمة كابينة توربينات الرياح

نظرة عامة على المنتج

باعتباره عنصرًا وقائيًا بالغ الأهمية في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن لغطاء المقصورة المخروطي للتركيب الداخلي داخل كابينة توربينات الرياح لتوصيل أغطية غطاء المقصورة وتثبيتها. يوفر هذا الدعم المرن المخروطي، المتخصص في تحمل الأحمال الرأسية والجانبية، تشوهًا مرنًا يمكن التحكم فيه عندما تتعرض أغطية المقصورة لتأثير حمل الرياح - مما يحمي هيكل غطاء المقصورة بالكامل والمكونات الفولاذية المدمجة من التلف. تماشيًا مع التزام TIEKE بموثوقية الطاقة المتجددة ، يعمل نظام الدعم هذا على تعزيز المتانة والكفاءة التشغيلية لتوربينات الرياح، مما يساهم في تحسين كفاءة الطاقة عبر مشاريع مزارع الرياح البرية والبحرية.

المواصفات الفنية

• الهيكل الأساسي: قلب مطاطي مخروطي عالي التخميد + حلقة تقوية من الفولاذ المجلفن + شفة تثبيت
• سعة الحمل العمودي: 15-80 كيلو نيوتن (قابلة للتخصيص حسب حجم غطاء المقصورة)
• سعة الحمل الجانبي: 10-60 كيلو نيوتن (يقاوم التأثير الجانبي الناجم عن الرياح)
• نطاق التشوه المرن: ±30 مم (الانحراف المتحكم فيه تحت الحمل)
• درجة حرارة التشغيل: -45 درجة مئوية إلى +85 درجة مئوية (مستقرة في بيئات مزرعة الرياح القاسية)
• مجموعة الضغط: ≥ 15% (22 ساعة عند 70 درجة مئوية) - الحد الأدنى من التشوه الدائم
• عمر الخدمة: ≥ 20 سنة (تحت التشغيل المستمر لتوربينات الرياح)
• المواد: مطاط EPDM عالي الأداء (قلب مخروطي) + فولاذ مجلفن بالغمس الساخن (شفة/تعزيز)
• الملاءمة: يناسب أنظمة غطاء كابينة توربينات الرياح 1.5MW-8MW

ميزات المنتج

• تحسين الهيكل المخروطي : يعمل التصميم المخروطي الفريد على توزيع الأحمال الرأسية والجانبية بالتساوي عبر سطح الدعم، مما يقلل من تركيز الضغط بنسبة 40% مقابل الدعامات الأسطوانية
• تشوه مرن يمكن التحكم فيه : تم تصميمه لتوفير انحراف مرن دقيق تحت تأثير حمل الرياح، وامتصاص قوى التأثير وحماية أغطية غطاء المقصورة والأجزاء الفولاذية المدمجة من التشقق أو التشوه
• مقاومة الحمل المزدوج : تصميم أساسي معزز يتحمل الأحمال الرأسية (الوزن) والجانبية (الناتجة عن الرياح)، مما يضمن دعمًا ثابتًا لغطاء المقصورة في ظروف الرياح العالية
• هيكل مقاوم للطقس : قلب مطاطي EPDM ومكونات فولاذية مجلفنة تقاوم التعرض للأشعة فوق البنفسجية ورذاذ الملح ودرجات الحرارة القصوى، بما يتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE
• تصميم سهل الاستبدال : يتيح الهيكل المثبت على الحافة إمكانية الاستبدال السريع في الموقع دون تفكيك غطاء المقصورة بالكامل، مما يقلل من وقت توقف توربينات الرياح

خطوات التثبيت والتفتيش

1. فحص ما قبل التثبيت: التحقق من سلامة قلب المطاط المخروطي، ومقاومة تآكل المكونات الفولاذية، ومطابقة سعة الحمولة لمواصفات غطاء المقصورة
2. الموضع: قم بتركيب وحدات الدعم في نقاط المقصورة الداخلية المحددة، مع محاذاة القلب المخروطي مع المناطق الحاملة لغطاء المقصورة
3. التثبيت الآمن: ثبت الدعامات بإطار الكابينة باستخدام مسامير عالية القوة (عزم الدوران: 220-260 نيوتن متر) - تأكد من توزيع الضغط بالتساوي على شفة التثبيت
4. اختبار الحمل: قم بإجراء اختبار الحمل الثابت للتأكد من أداء التشوه المرن تحت الأحمال الرأسية/الجانبية
5. فحص ما بعد التثبيت: التحقق من عدم وجود اتصال غير طبيعي بين الدعم وغطاء غطاء المقصورة؛ تأكيد نطاق التشوه ضمن معلمات التصميم
6. الفحص الروتيني: قم بجدولة عمليات فحص بصرية ربع سنوية للتشوه أو التلف، والتحقق من سعة التحميل السنوية

سيناريوهات التطبيق

يعد الدعم المرن لغطاء المقصورة المخروطي من TIEKE عنصرًا حيويًا في البنية التحتية الموثوقة للطاقة المتجددة ، مع التطبيقات الأساسية بما في ذلك:

• أنظمة الدعم الداخلية لأغطية كابينة توربينات الرياح البرية (نماذج 1.5 ميجاوات - 5 ميجاوات)
• حماية غطاء كابينة توربينات الرياح البحرية (نوع مقاوم للتآكل للبيئات البحرية)
• مشاريع التعديل التحديثي لترقية أنظمة دعم غطاء المقصورة القديمة (يعزز متانة توربينات الرياح الحالية)
• حلول طاقة الرياح المخصصة للمناطق ذات سرعة الرياح العالية - جزء من مجموعة حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• عمر أطول للمعدات: يعمل التشوه المرن المتحكم فيه على حماية غطاء المقصورة والأجزاء الفولاذية المدمجة من التلف، مما يطيل عمر الخدمة بما يزيد عن 5 سنوات ويحسن كفاءة الطاقة الإجمالية لتوربينات الرياح
• انخفاض تكاليف الصيانة: يؤدي البناء المتين والمقاومة للتآكل إلى خفض تكرار الاستبدال بنسبة 35%، مما يقلل من تكاليف الصيانة طوال دورة الحياة
• تقليل وقت التوقف عن العمل: يعمل التصميم السهل للتركيب/الاستبدال على تقليل وقت توقف توربينات الرياح عن العمل بنسبة 40% أثناء صيانة الدعم
• تحسين السلامة التشغيلية: يمنع التوزيع المستقر للحمل فشل غطاء المقصورة في ظروف الرياح العاتية، مما يقلل من مخاطر السلامة لفرق الصيانة
• توافق مرن: سعة تحميل قابلة للتخصيص تناسب نماذج توربينات الرياح المتنوعة، مما يلغي الحاجة إلى مخزونات دعم متعددة

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة لغطاء المقصورة المخروطي مصممة بالكامل لتلبية متطلبات مشروع طاقة الرياح الفريدة:

• تخصيص سعة الحمولة (15-80 كيلو نيوتن عموديًا / 10-60 كيلو نيوتن جانبيًا) لأحجام أغطية المقصورة المختلفة
• تخصيص المواد (المطاط الفلوري للبيئات شديدة الحرارة، والفولاذ البحري للاستخدام البحري)
• تخصيص البعد المخروطي ليناسب نقاط تركيب غطاء المقصورة غير القياسية
• تخصيص ترميز الألوان لسهولة التعرف على تقييمات سعة الحمولة (لمزارع الرياح ذات التوربينات المختلطة)

التعليمات

س 1: كيف يعمل التصميم المخروطي على تحسين حماية غطاء المقصورة؟
A1: يقوم الهيكل المخروطي بتوزيع الأحمال الناتجة عن الرياح بالتساوي، مما يقلل من تركيز الضغط ويتيح التشوه المرن الذي يمكن التحكم فيه - مما يحمي مكونات المقصورة ويحافظ على كفاءة طاقة توربينات الرياح بمرور الوقت.

س2: هل يمكن استخدام هذا الدعم في تطبيقات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا متنوعًا من الدرجة البحرية مع مكونات فولاذية مقاومة للتآكل ومطاط مقاوم لمياه البحر، مدمج بالكامل في حلول الطاقة الخاصة بشركة TIEKE لمشاريع الطاقة المتجددة البحرية.

س 3: ما هو عمر الخدمة النموذجي لدعم غطاء المقصورة المخروطي؟
A3: في ظل ظروف التشغيل العادية، يكون عمر الخدمة للدعامة ≥ 20 عامًا - أطول بنسبة 30% من الدعامات الأسطوانية القياسية المستخدمة في كبائن توربينات الرياح.
