دعم مرن أفقي ورأسي قابل للتعديل في اتجاهين

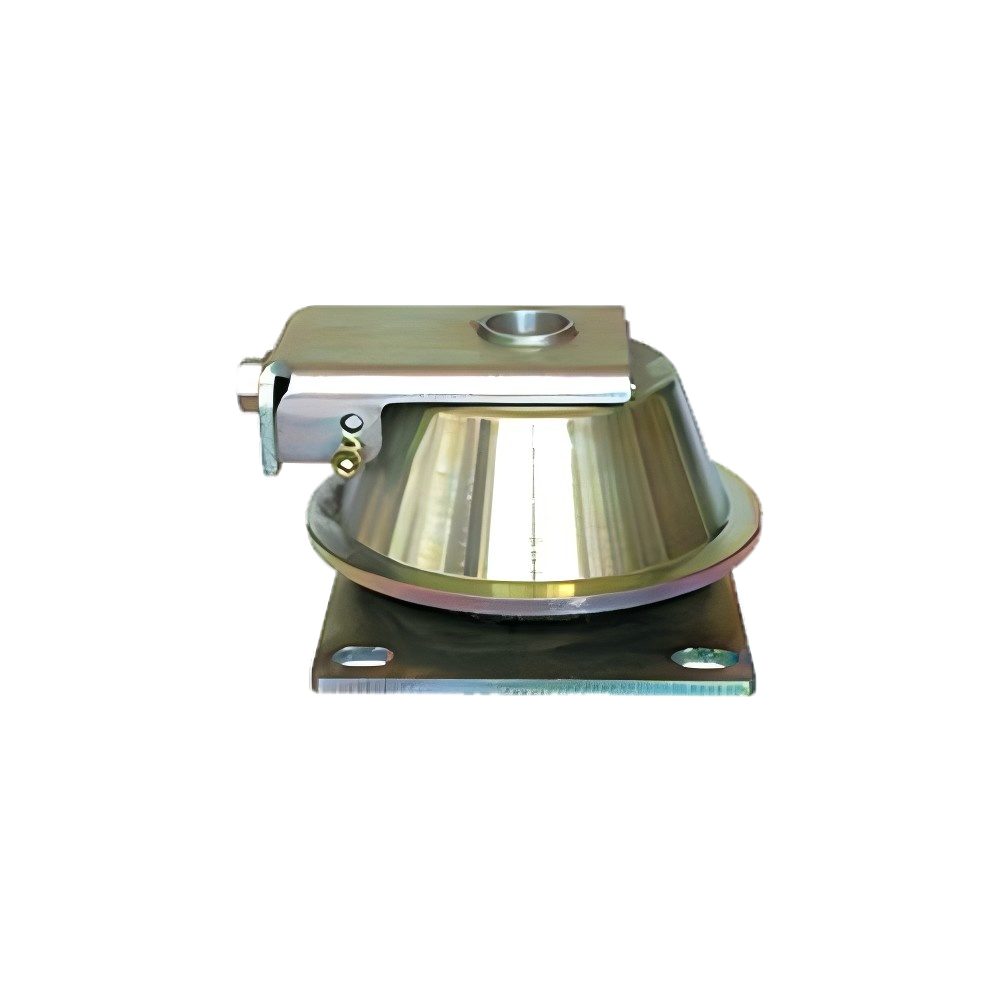

الدعم المرن الجانبي والرأسي المزدوج القابل للتعديل - الحل الدقيق من TIEKE لتركيب المولدات

نظرة عامة على المنتج

باعتباره مكونًا رئيسيًا في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن الجانبي والرأسي المزدوج القابل للتعديل لتمكين التثبيت المرن والدقيق للمولدات والآلات الصناعية. تم تصميم نظام الدعم المتقدم هذا للتخلص من الضوضاء الهيكلية وتخفيف الاهتزاز الميكانيكي، ويمنع الرنين الحرج بين التردد الطبيعي للمولد ووضع الاهتزاز - مما يضمن الاستقرار والكفاءة التشغيلية. من خلال دمج إمكانات الضبط الارتفاع (الرأسي) والجانبي، يعمل دعم TIEKE على تحسين تسوية الماكينات ومواءمتها، مما يعزز بشكل مباشر كفاءة استخدام الطاقة لأنظمة توليد الطاقة ويتوافق مع التزامنا بابتكار الطاقة المتجددة .

المواصفات الفنية

• الهيكل الأساسي: زنبرك مطاطي عالي التخميد + آلية برغي تعديل دقيقة + إطار من سبائك الصلب
• نطاق التعديل الرأسي: ±20 مم (تسوية الارتفاع للمحاذاة الأفقية للمولد)
• نطاق التعديل الجانبي: ±15 مم (وضع دقيق لمحاذاة العمود)
• كفاءة تخميد الاهتزاز: ≥ 90% (نطاق التردد 10-1000 هرتز)
• أداء عزل الضوضاء: تخفيض بنسبة ≥ 88% في نقل الضوضاء الهيكلية
• سعة الحمولة: 5-50 طن (قابلة للتخصيص لكل وزن للمولد/الآلة)
• درجة حرارة التشغيل: -40 درجة مئوية إلى +90 درجة مئوية (مستقرة في البيئات الصناعية القاسية)
• تجنب الرنين: تردد طبيعي قابل للضبط (5-25 هرتز) لتجاوز أوضاع اهتزاز الآلات
• عمر الخدمة: ≥ 20 سنة (في ظل ظروف التشغيل المستمرة)
• المواد: مطاط EPDM عالي الأداء + سبائك الصلب المجلفن بالغمس الساخن (مكونات التعديل)

ميزات المنتج

• دقة الضبط المزدوج : تعمل آليات الضبط الرأسي (الارتفاع) والجانبي المدمجة على تمكين تحديد المواقع على مستوى الميكرون - مما يؤدي إلى تبسيط محاذاة المولد وتحسين دقة تحديد المواقع بنسبة 40% مقابل دعم الضبط الفردي
• تحكم فائق في الاهتزاز والضوضاء : قلب مطاطي عالي التخميد يعزل الضوضاء الهيكلية بشكل فعال ويخفف الاهتزاز الميكانيكي، ويزيل مخاطر الرنين ويقلل الضوضاء التشغيلية بنسبة 35%
• تصميم منع الرنين : التردد الطبيعي القابل للضبط يتجنب الرنين الحرج مع أنظمة دعم المولد، مما يمنع إرهاق المكونات وفشلها
• صيانة المستوى المستمر : تحافظ وظيفة الضبط الرأسي على الوضع الأفقي المثالي للمولد حتى في ظل ظروف الحمل الديناميكي، مما يضمن خرج طاقة ثابتًا
• متانة من الدرجة الصناعية : إطار فولاذي مقاوم للتآكل ومكونات مطاطية مقاومة للعوامل الجوية تتحمل بيئات التشغيل القاسية، وتتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE

خطوات التثبيت والمعايرة

1. فحص ما قبل التثبيت: التحقق من وظيفة آلية الضبط، وسلامة الزنبرك المطاطي، وتقييم سعة الحمولة
2. تركيب القاعدة: قم بتثبيت وحدات الدعم المرنة على أساس المولد في نقاط التثبيت المحددة
3. التسوية الرأسية: اضبط براغي ضبط الارتفاع لتحقيق الوضع الأفقي المثالي للمولد (استخدم مقياس المستوى الدقيق للتحقق)
4. المحاذاة الجانبية: ضبط آلية الضبط الجانبي لمحاذاة أعمدة المولد مع الآلات المدفوعة (التسامح ±0.1 مم)
5. اختبار الرنين: قم بإجراء اختبار تردد الاهتزاز للتأكد من أن التردد الطبيعي يتجنب نقاط الرنين الحرجة
6. القفل النهائي: تأمين آليات الضبط باستخدام صواميل القفل وإجراء اختبار الحمل للتحقق من الثبات وأداء التخميد

سيناريوهات التطبيق

يعد الدعم المرن المزدوج القابل للتعديل من TIEKE حجر الزاوية في أنظمة الطاقة المتجددة والطاقة الصناعية الفعالة، مع التطبيقات الأساسية بما في ذلك:

• تركيب مولدات توربينات الرياح (البرية/البحرية) – أنظمة دعم ثلاثية/أربع نقاط
• العاكس الشمسي ومجموعات المولدات الاحتياطية في محطات الطاقة المتجددة
• آلات توليد الطاقة الصناعية (مولدات الغاز/الديزل) في مرافق التصنيع
• الآلات الصناعية الثقيلة التي تتطلب محاذاة دقيقة (المضخات والضواغط) - جزء من حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• كفاءة الطاقة المحسنة: تعمل المحاذاة الدقيقة ومنع الرنين على تقليل فقدان الطاقة بنسبة 18%، مما يعزز بشكل مباشر إنتاج طاقة المولد وكفاءة الطاقة
• تكاليف تركيب أقل: يعمل التصميم ثنائي الضبط على تقليل وقت المحاذاة بنسبة 50%، مما يقلل من تكاليف العمالة ووقت توقف المشروع
• عمر افتراضي ممتد للآلات: يعمل نظام تخميد الاهتزاز على تقليل تآكل المكونات بنسبة 45%، مما يزيد من عمر خدمة المولدات/الآلات بما يزيد عن 5 سنوات
• تقليل تكاليف الصيانة: يؤدي تجنب الرنين إلى التخلص من الصيانة غير المخطط لها، مما يقلل تكاليف دورة الحياة بنسبة 30%
• توافق مرن: سعة تحميل قابلة للتخصيص تناسب نماذج المولدات/الآلات المتنوعة، مما يلغي الحاجة إلى أنواع دعم متعددة

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة مزدوجة قابلة للتعديل مصممة بالكامل لتلبية متطلبات المشروع الفريدة:

• تخصيص سعة الحمولة (5-50 طنًا) للمولدات/الآلات الصغيرة إلى الكبيرة
• تخصيص نطاق التعديل (السفر الرأسي/الجانبي الممتد لسيناريوهات التثبيت الخاصة)
• تخصيص المواد (المطاط الفلوري للبيئات ذات درجات الحرارة العالية، والفولاذ البحري للتطبيقات البحرية)
• ضبط تردد الرنين (تردد طبيعي مخصص ليتوافق مع ملفات تعريف اهتزاز الآلات المحددة)

التعليمات

س1: كيف يعمل الضبط المزدوج على تحسين كفاءة طاقة المولد؟
ج1: تعمل المحاذاة الرأسية/الجانبية الدقيقة على منع فقدان الطاقة بسبب المحاذاة الخاطئة والرنين، مما يؤدي بشكل مباشر إلى تعزيز خرج طاقة المولد بنسبة 18% وزيادة كفاءة الطاقة إلى الحد الأقصى - وهي ميزة رئيسية مقارنة بالدعم الثابت أو دعم الضبط الفردي.

س2: هل يمكن استخدام هذا الدعم لمولدات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا متنوعًا من الدرجة البحرية مع مكونات فولاذية مقاومة للتآكل ومطاط مقاوم لمياه البحر، مدمج بالكامل في حلول الطاقة الخاصة بشركة TIEKE لمشاريع الطاقة المتجددة البحرية.

س 3: ما هي الصيانة المطلوبة للدعم المزدوج القابل للتعديل؟
ج3: يلزم إجراء عمليات فحص سنوية فقط (تزييت برغي الضبط، وفحص حالة الزنبرك المطاطي) - لا توجد صيانة معقدة، مما يقلل من وقت توقف المولد.
