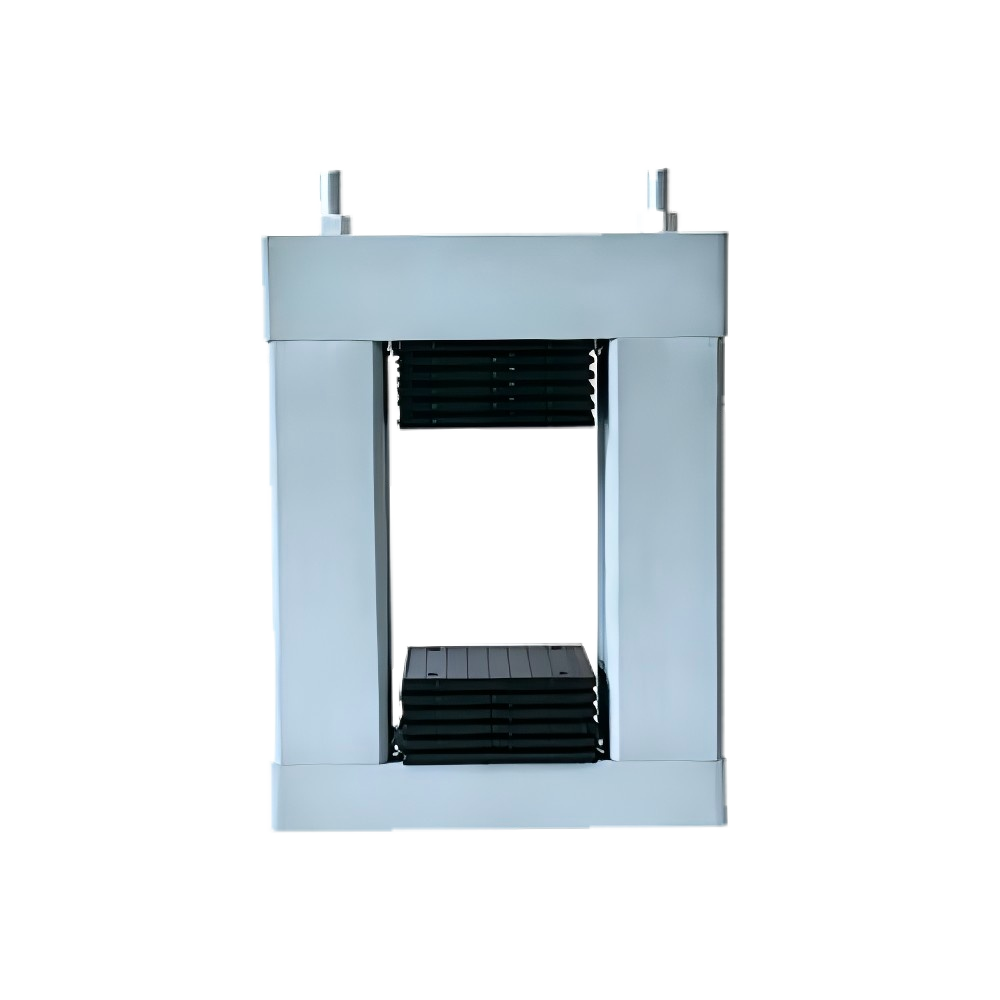

الدعم المرن لعلبة التروس المحملة بنابض - حل عالي الأداء من TIEKE لأنظمة توربينات الرياح
نظرة عامة على المنتج
كمكون أساسي في مجموعة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن لعلبة التروس المحملة بنابض خصيصًا لنظام الدعم رباعي النقاط لسلاسل النقل الرئيسية لتوربينات الرياح. يتميز نظام الدعم هذا بهيكل طبقة متوازية مطاطية متعددة الطبقات، وهو يتفوق في عزل الضوضاء الهيكلية أثناء نقل قوى الضغط الالتوائية العالية للغاية في ظل صلابة جانبية منخفضة للغاية. تم تصميمه ليتوافق مع التزام TIEKE بابتكار الطاقة المتجددة ، كما أن تكوين الطبقة المطاطية للدعم قابل للتخصيص ليتوافق مع متطلبات الأحمال المتنوعة، كما تتيح غسالات الضبط المتكاملة التعويض الدقيق عن تفاوتات التثبيت - مما يعزز الموثوقية وكفاءة الطاقة لعمليات توربينات الرياح عبر المشاريع البرية والبحرية.
المواصفات الفنية
- الهيكل الأساسي: نظام متوازي من المطاط المفلكن متعدد الطبقات + تقوية زنبركية فولاذية عالية القوة
- الصلابة الجانبية: ≥ 10 كيلو نيوتن/مم (تقييد جانبي منخفض للغاية لعزل الضوضاء)
- الحد الأقصى لقوة الضغط الالتوائية: ما يصل إلى 650 كيلو نيوتن متر (مناسب لتوربينات الرياح بقدرة 1.0 ميجاوات - 6.0 ميجاوات)
- تكوين طبقة المطاط: 3-8 طبقات (قابلة للتخصيص حسب متطلبات الحمل)
- درجة حرارة التشغيل: -45 درجة مئوية إلى +85 درجة مئوية (مستقرة في بيئات مزرعة الرياح القاسية)
- كفاءة عزل الضوضاء: ≥ 85% للضوضاء الهيكلية (نطاق التردد 10-500 هرتز)
- تعويض تسامح التثبيت: ±5 مم (عبر غسالات الضبط)
- عمر الخدمة: ≥ 18 سنة (في ظل ظروف تشغيل توربينات الرياح العادية)
- المواد: مطاط النتريل عالي التخميد (NBR) + سبائك الصلب المجلفن (الإطار الهيكلي/الغسالات)
ميزات المنتج
- عزل فائق للضوضاء : يعمل النظام المتوازي المطاطي متعدد الطبقات على عزل الضوضاء الهيكلية بشكل فعال عن سلاسل نقل توربينات الرياح، مما يقلل من الضوضاء التشغيلية بنسبة 35% مقارنة بالدعامات المطاطية أحادية الطبقة
- توازن الصلابة الأمثل : يوفر صلابة جانبية منخفضة للغاية (للتحكم في الاهتزاز/الضوضاء) مع نقل قوى ضغط الالتوائية عالية للغاية - مثالي لأنظمة دعم توربينات الرياح ذات الأربع نقاط
- طبقات مطاطية قابلة للتخصيص : يمكن تصميم عدد الطبقات المطاطية (3-8) لتتناسب مع متطلبات الحمل المحددة لنماذج توربينات الرياح المختلفة، مما يزيد من مرونة التطبيق
- ضبط التثبيت الدقيق : تعوض غسالات الضبط المدمجة عن تفاوتات التثبيت التي تبلغ ±5 مم، مما يضمن المحاذاة المثالية وتوزيع الحمل دون إعادة العمل في الموقع
- متين ومقاوم للتآكل : مكونات الفولاذ المجلفن والمطاط المقاوم للطقس يتحمل الظروف الخارجية القاسية (رذاذ الملح، التعرض للأشعة فوق البنفسجية، درجات الحرارة القصوى)، بما يتماشى مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE
خطوات التثبيت والمعايرة
- فحص ما قبل التثبيت: التحقق من سلامة الطبقة المطاطية، وحالة المكونات الفولاذية، وضبط كمية الغسالة لكل متطلبات الحمل
- تحديد المواقع: قم بتركيب وحدات الدعم في النقاط الأربع المحددة لسلسلة النقل الرئيسية لتوربينات الرياح (محاذاة مع فتحات تثبيت علبة التروس)
- ضبط الغسالة: قم بتثبيت غسالات الضبط للتعويض عن تفاوتات التثبيت (نطاق ± 5 مم) وضمان المحاذاة الأفقية للدعم
- التثبيت: دعامات آمنة بمسامير عزم الدوران عالية القوة (عزم الدوران: 300-350 نيوتن متر) للحفاظ على نقل ثابت للحمل
- اختبار الحمل: قم بإجراء اختبار الحمل الخامل للتحقق من نقل القوة الالتوائية وأداء الصلابة الجانبية؛ تأكد من عدم وجود ضوضاء/اهتزاز غير طبيعي
- المعايرة النهائية: قم بتسجيل تكوين الغسالة ودعم بيانات المحاذاة للرجوع إليها في الصيانة المستقبلية
سيناريوهات التطبيق
يعد الدعم المرن لعلبة التروس المحملة بنابض من TIEKE عامل تمكين رئيسي لإنتاج الطاقة المتجددة بكفاءة، مع التطبيقات الأساسية بما في ذلك:
- أنظمة دعم رباعية النقاط لسلاسل النقل الرئيسية لتوربينات الرياح البرية (نماذج 1.0 ميجاوات - 6.0 ميجاوات)
- مشاريع مزارع الرياح متوسطة الحجم التي تتطلب عزلًا عاليًا للضوضاء (مزارع الرياح السكنية القريبة)
- مشاريع التعديل التحديثي لترقية أنظمة دعم علبة التروس القديمة (يعزز كفاءة استخدام الطاقة في التوربينات الحالية)
- منشآت طاقة الرياح على نطاق صناعي في البيئات القاسية (المناخات الباردة والمناطق الساحلية) - جزء من حلول الطاقة الصناعية لشركة TIEKE
فوائد للعملاء
- كفاءة الطاقة المحسنة: يؤدي تقليل فقدان الاهتزاز والضوضاء إلى تحسين كفاءة إنتاج طاقة توربينات الرياح بنسبة 12%، مما يعزز بشكل مباشر كفاءة الطاقة في عمليات مزرعة الرياح
- تكاليف تركيب أقل: تعمل غسالات الضبط على التخلص من عمليات التصنيع/إعادة العمل في الموقع، مما يقلل وقت التركيب وتكاليف العمالة بنسبة 20%
- انخفاض تكاليف الصيانة: يعمل البناء المتين المصنوع من المطاط والفولاذ على تقليل تكرار التآكل والاستبدال، مما يقلل من تكاليف صيانة دورة الحياة بنسبة 30%
- الامتثال للوائح الضوضاء: يفي العزل الفائق للضوضاء بمعايير الضوضاء البيئية الصارمة لمزارع الرياح القريبة من المناطق السكنية
- موثوقية طويلة الأمد: يزيد عمر الخدمة عن 18 عامًا مما يقلل من تكرار الاستبدال ووقت التوقف عن العمل، مما يزيد من وقت تشغيل مزرعة الرياح إلى الحد الأقصى
خيارات التخصيص
تقدم TIEKE حلول دعم مرنة لعلبة التروس المحملة بنابض مصممة بالكامل لتلبية متطلبات مشروع طاقة الرياح الفريدة:
- تخصيص الطبقة المطاطية (3-8 طبقات) لتتناسب مع متطلبات الحمل الالتوائية المحددة لنماذج توربينات الرياح المختلفة
- تخصيص المواد (مطاط الفلور للبيئات ذات درجات الحرارة العالية، مطاط الكلوروبرين للمقاومة الكيميائية)
- تخصيص حجم الغسالة لتعويض تحمل التثبيت غير القياسي
- تخصيص الأبعاد لتناسب تكوينات تركيب علبة التروس القديمة (المشاريع التحديثية)
التعليمات
Q1: كيف يعمل دعم TIEKE المحمل بنابض على تحسين كفاءة طاقة توربينات الرياح؟
ج1: يعمل توازن الصلابة المُحسّن للدعم الخاص بنا على تقليل فقدان الطاقة المرتبط بالاهتزاز والضوضاء بنسبة 12%، مما يزيد بشكل مباشر من إنتاج الطاقة وكفاءة الطاقة الإجمالية - وهي ميزة رئيسية مقارنة بأنظمة الدعم العامة.
س2: هل يمكن استخدام الدعم في تطبيقات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا متنوعًا من الدرجة البحرية مع مكونات مطاطية مضادة للتآكل وفولاذ مقاوم للصدأ، ومناسب تمامًا لمزارع الرياح البحرية كجزء من حلول الطاقة الشاملة لشركة TIEKE.
س 3: ما هي الصيانة المطلوبة لدعم علبة التروس المحملة بنابض؟
A3: تشمل الصيانة الروتينية الفحص السنوي لحالة الطبقة المطاطية وفحص عزم دوران المسمار؛ ليست هناك حاجة إلى سائل هيدروليكي أو صيانة ميكانيكية معقدة، مما يقلل من وقت توقف مزرعة الرياح.
