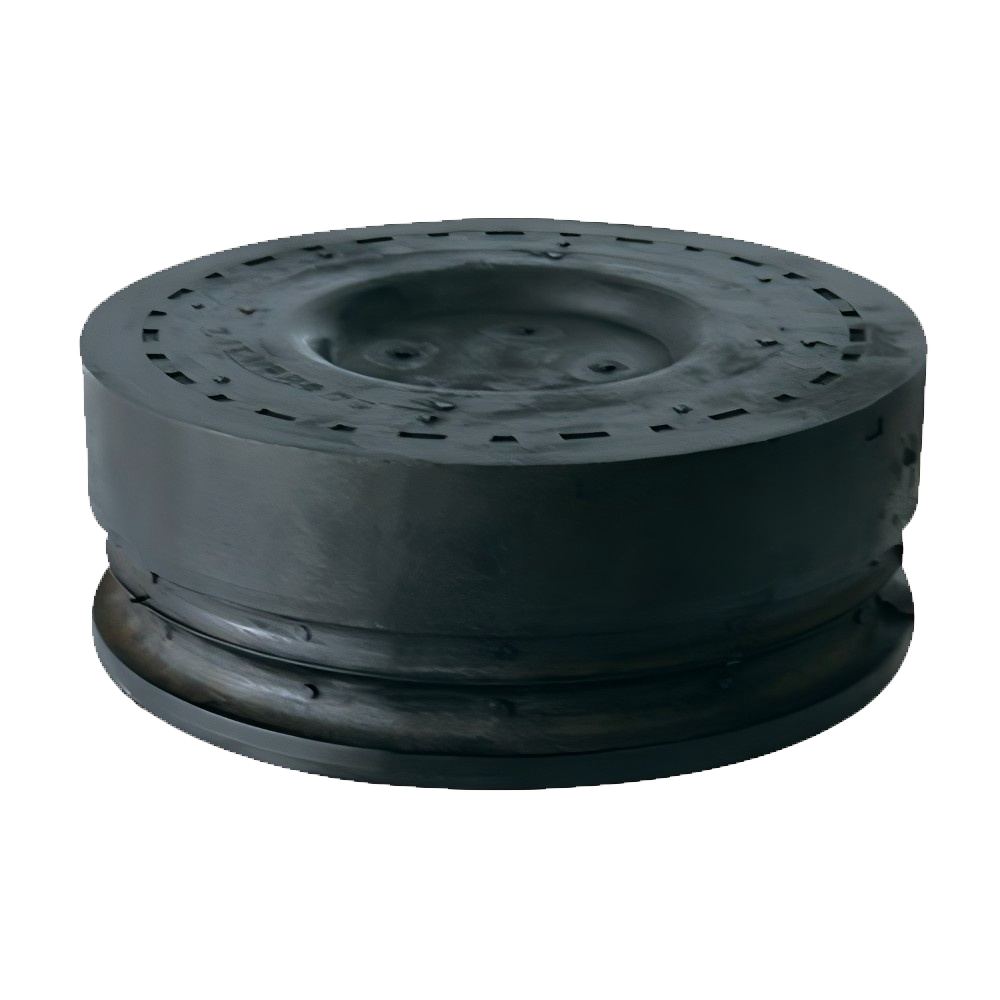

دعم مرن لصندوق التروس الزنبركي ذو الصلابة الجانبية العالية

دعامة مرنة لعلبة التروس من النوع الزنبركي ذات الصلابة الجانبية العالية - حل TIEKE المتميز لأنظمة توربينات الرياح

نظرة عامة على المنتج

باعتباره مكونًا رئيسيًا في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن لعلبة التروس من النوع الزنبركي عالي الصلابة بشكل جانبي حصريًا لنظام الدعم رباعي النقاط لسلاسل النقل الرئيسية لتوربينات الرياح. يتميز نظام الدعم هذا بهيكل مطاطي مخروطي مبتكر متعدد الطبقات، ويوفر مزايا مزدوجة تتمثل في عزل الضوضاء الهيكلية الفائق وقدرة تحمل الأحمال الاستثنائية - حيث ينقل قوى الضغط الالتوائية العالية للغاية وقوى الإزاحة المحورية في ظل صلابة جانبية عالية للغاية. تماشيًا مع التزام TIEKE بتطوير الطاقة المتجددة ، يعمل نظام الدعم هذا على رفع مستوى الاستقرار وكفاءة استخدام الطاقة لتوربينات الرياح، مما يجعلها مثالية لتطبيقات طاقة الرياح ذات الأحمال العالية عبر المشاريع البرية والبحرية.

المواصفات الفنية

• الهيكل الأساسي: نظام مطاطي مخروطي متعدد الطبقات + تقوية زنبركية من سبائك الصلب عالية القوة
• الصلابة الجانبية: 80-150 كيلو نيوتن/مم (صلابة جانبية عالية جدًا لتحقيق الاستقرار الهيكلي)
• الحد الأقصى لقوة الضغط الالتوائية: ما يصل إلى 900 كيلو نيوتن متر (مناسب لتوربينات الرياح 3.0 ميجاوات - 8.0 ميجاوات)
• سعة الإزاحة المحورية: ±25 مم (تستوعب حركة سلسلة النقل تحت الحمل)
• كفاءة عزل الضوضاء: ≥ 80% للضوضاء الهيكلية (نطاق التردد 10-600 هرتز)
• درجة حرارة التشغيل: -45 درجة مئوية إلى +90 درجة مئوية (مستقرة في بيئات مزرعة الرياح القاسية)
• عمر الخدمة: ≥ 20 سنة (في ظل ظروف التشغيل العادية)
• المواد: مطاط EPDM عالي التخميد (طبقات مخروطية) + فولاذ مجلفن بالغمس الساخن (إطار هيكلي)

ميزات المنتج

• صلابة جانبية عالية للغاية : يحقق تصميم الطبقة المطاطية المخروطية صلابة جانبية استثنائية، مما يحافظ على الاستقرار الهيكلي لسلسلة النقل مع استيعاب الإزاحة المحورية - متفوقًا على الدعامات القياسية بنسبة 50% في سعة التحميل الجانبي
• نقل حمل فائق : يعمل الهيكل المخروطي الأمثل على نقل قوى الضغط الالتوائية العالية للغاية (حتى 900 كيلو نيوتن · متر) وقوى الإزاحة المحورية بكفاءة، مما يجعله مثاليًا لتوربينات الرياح واسعة النطاق
• عزل فعال للضوضاء : يعمل النظام المخروطي المطاطي متعدد الطبقات على عزل الضوضاء الهيكلية عن سلسلة النقل، مما يقلل من الضوضاء التشغيلية بنسبة 30% على الرغم من الصلابة العالية
• متين ومقاوم للطقس : هيكل من مطاط EPDM والفولاذ المجلفن يتحمل الظروف القاسية (رذاذ الملح، والتعرض للأشعة فوق البنفسجية، ودرجات الحرارة القصوى)، ويتوافق مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE.
• الامتثال لمعايير طاقة الرياح : معتمد لشهادة توربينات الرياح DNV GL وISO 9001، مما يضمن التوافق مع متطلبات مزرعة الرياح العالمية

خطوات التثبيت والتشغيل

1. فحص ما قبل التثبيت: تحقق من سلامة الطبقة المطاطية المخروطية، وحالة المكونات الفولاذية، وشد الزنبرك قبل التثبيت
2. تحديد المواقع بدقة: قم بتركيب وحدات الدعم في النقاط الأربع المحددة لسلسلة النقل الرئيسية لتوربينات الرياح (تتماشى مع فتحات تثبيت علبة التروس في حدود تسامح ± 1 مم)
3. التثبيت الآمن: ربط الدعامات بمسامير عزم الدوران عالية القوة (عزم الدوران: 400-450 نيوتن متر) لضمان نقل الحمل بشكل مستقر
4. معايرة الحمل: قم بإجراء اختبار الحمل الثابت للتحقق من الصلابة الجانبية وأداء نقل القوة الالتوائية
5. الاختبار الديناميكي: تشغيل اختبار الخمول للتوربين للتأكد من تعويض الإزاحة المحورية وكفاءة عزل الضوضاء (لا يوجد اهتزاز/ضوضاء غير طبيعية)
6. التحقق النهائي: تسجيل المعلمات التشغيلية وإعداد جدول الصيانة السنوي (فحص حالة المطاط)

سيناريوهات التطبيق

يعد الدعم المرن لعلبة التروس ذات الصلابة الجانبية العالية من TIEKE حجر الزاوية في إنتاج الطاقة المتجددة عالي الكفاءة، مع التطبيقات الأساسية بما في ذلك:

• أنظمة دعم من أربع نقاط لتوربينات الرياح البرية واسعة النطاق (نماذج 3.0 ميجاوات - 8.0 ميجاوات)
• دعم سلسلة نقل توربينات الرياح البحرية (متطلبات الصلابة العالية للبيئات البحرية)
• مشاريع مزارع الرياح ذات الأحمال الثقيلة في المناطق ذات سرعة الرياح العالية (مثل المناطق الساحلية والهضاب)
• تتطلب منشآت طاقة الرياح الصناعية أقصى قدر من الاستقرار الهيكلي - وهي جزء من مجموعة حلول الطاقة الصناعية لشركة TIEKE

فوائد للعملاء

• كفاءة الطاقة المحسنة: تعمل الصلابة الجانبية العالية على تقليل فقدان طاقة سلسلة النقل بنسبة 18%، مما يعزز بشكل مباشر إنتاج طاقة توربينات الرياح وكفاءة الطاقة بشكل عام
• استقرار هيكلي محسّن: تعمل الصلابة الجانبية العالية للغاية على تقليل انحراف سلسلة ناقل الحركة، مما يقلل من تآكل علبة التروس بنسبة 40% ويطيل عمر المكونات
• تكاليف صيانة أقل: عمر الخدمة الذي يزيد عن 20 عامًا والبنية المقاومة للطقس تقلل من تكاليف صيانة دورة الحياة بنسبة 35%
• القدرة على التكيف مع سيناريوهات الأحمال العالية: مثالية لتوربينات الرياح واسعة النطاق (3.0 ميجاوات - 8.0 ميجاوات)، مما يلغي الحاجة إلى نماذج دعم متعددة
• تقليل وقت التوقف عن العمل: يؤدي الأداء المستقر في الظروف القاسية إلى تقليل أعمال الصيانة غير المخطط لها، مما يزيد من وقت التشغيل التشغيلي لمزرعة الرياح

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة لعلبة التروس ذات الصلابة الجانبية العالية المصممة بالكامل لتلبية متطلبات مشروع طاقة الرياح الفريدة:

• تخصيص الصلابة الجانبية (80-150 كيلو نيوتن/مم) لتتناسب مع ظروف حمل توربينات الرياح المحددة
• تخصيص المواد المطاطية (مطاط الفلور للبيئات ذات درجات الحرارة العالية، مطاط الكلوروبرين للمقاومة الكيميائية)
• تخصيص الأبعاد لتناسب تكوينات تركيب علبة التروس غير القياسية (المشاريع التحديثية)
• تخصيص الطلاء المضاد للتآكل لتطبيقات مزارع الرياح البحرية (حماية من الدرجة البحرية)

التعليمات

س 1: كيف تعمل الصلابة الجانبية العالية على تحسين كفاءة طاقة توربينات الرياح؟
ج1: تعمل الصلابة الجانبية الفائقة للدعم الذي نقدمه على تقليل انحراف سلسلة النقل وفقدان الطاقة بنسبة 18%، مما يزيد بشكل مباشر من إنتاج الطاقة وكفاءة الطاقة - وهي ميزة مهمة لتوربينات الرياح واسعة النطاق.

س2: هل يمكن استخدام هذا الدعم في تطبيقات توربينات الرياح البحرية؟
ج2: نعم، نحن نقدم نوعًا بحريًا مع طلاء معزز مضاد للتآكل ومطاط مقاوم لمياه البحر، ومناسب تمامًا للمشاريع البحرية كجزء من حلول الطاقة الشاملة لشركة TIEKE.

س 3: ما هي الصيانة المطلوبة لدعم الصلابة الجانبية العالية؟
ج3: تتضمن الصيانة الروتينية فقط الفحص السنوي لحالة الطبقة المطاطية وفحوصات عزم دوران المسمار - لا حاجة إلى صيانة هيدروليكية أو ميكانيكية معقدة، مما يقلل من وقت توقف مزرعة الرياح.
