دعم مرن لصندوق التروس الهيدروليكي

الدعم المرن لعلبة التروس من النوع الهيدروليكي - حل عالي الأداء من TIEKE لأنظمة توربينات الرياح

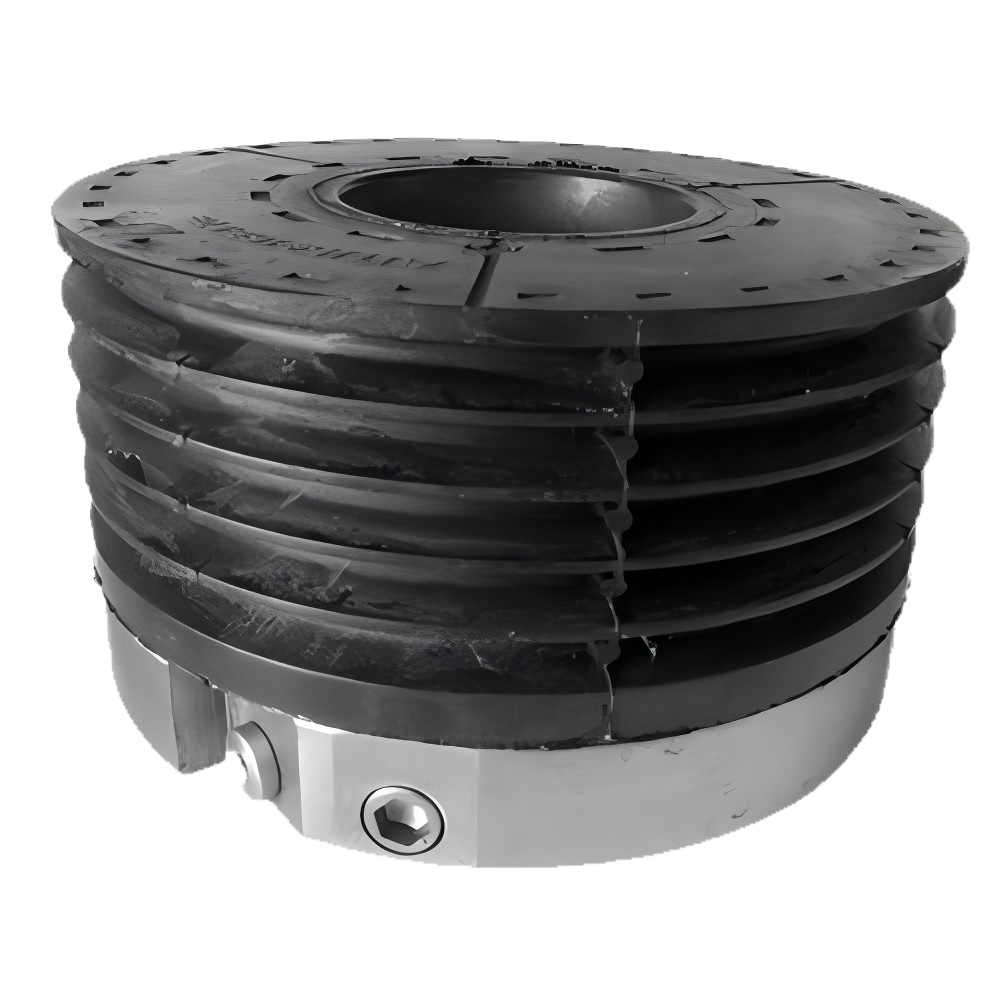

نظرة عامة على المنتج

باعتباره مكونًا أساسيًا في محفظة TIEKE لحلول الطاقة ، تم تصميم الدعم المرن لعلبة التروس من النوع الهيدروليكي حصريًا لنظام الدعم رباعي النقاط لسلاسل النقل الرئيسية لتوربينات الرياح. من خلال دمج النوابض المطاطية التقليدية مع الأسطوانات الهيدروليكية الدقيقة، يوفر نظام الدعم المبتكر هذا أداءً فائقًا مقارنة بالبدائل التقليدية من النوع الزنبركي - مما يوفر صلابة التوائية عالية إلى جانب تقييد جانبي منخفض للتعامل مع الأحمال الالتوائية الثقيلة. تماشيًا مع التزام TIEKE بابتكار الطاقة المتجددة ، فإن نظام الدعم هذا قابل للتخصيص بالكامل ليتناسب مع أحجام علب التروس المتنوعة وظروف التحميل، وتوسيع إمكانية تطبيقه عبر مشاريع طاقة الرياح وتعزيز كفاءة الطاقة الإجمالية لمنشآت توربينات الرياح.

المواصفات الفنية

• الهيكل الأساسي: زنبرك مطاطي مقوى + مجموعة أسطوانة هيدروليكية مزدوجة الفعل
• الصلابة الالتوائية: 50-200 كيلو نيوتن متر/راد (قابل للتعديل حسب متطلبات علبة التروس)
• الصلابة الجانبية: ≥ 15 كيلو نيوتن/مم (تصميم منخفض التقييد)
• الحد الأقصى لسعة الحمل الالتوائية: ما يصل إلى 800 كيلو نيوتن متر (مناسب لتوربينات الرياح بقدرة 1.5 ميجاوات - 8 ميجاوات)
• درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية (مستقرة في بيئات مزرعة الرياح القاسية)
• ضغط العمل الهيدروليكي: 10-35 ميجا باسكال (قابل للتعديل عن طريق صمام تخفيف الضغط)
• عمر الخدمة: ≥ 20 سنة (في ظل ظروف تشغيل توربينات الرياح العادية)
• المواد: سبائك فولاذية عالية القوة (أسطوانة هيدروليكية) + مطاط النتريل (مكون زنبركي)

ميزات المنتج

• توازن الصلابة الأمثل : مزيج فريد من المطاط الهيدروليكي يحقق صلابة التوائية عالية (لتحمل الحمولة) مع الحفاظ على ضبط جانبي منخفض (لامتصاص الاهتزاز)، ويتفوق على الدعامات الزنبركية بنسبة 40% في سعة الحمولة
• تصنيف الصلابة القابل للتخصيص : يمكن تعديل الصلابة المقدرة بدقة لتتناسب مع حجم علبة التروس وظروف التحميل ونموذج التوربين - مما يؤدي إلى توسيع نطاق التطبيق عبر توربينات الرياح الصغيرة إلى الكبيرة الحجم
• تخميد اهتزاز فائق : تعمل البطانة الهيدروليكية على تقليل اهتزاز سلسلة النقل بنسبة 30%، مما يقلل من تآكل مكونات علبة التروس والتوربينات
• هيكل متين : أسطوانة هيدروليكية مقاومة للتآكل ونوابض مطاطية تم اختبارها ضد التعب تتحمل بيئات مزرعة الرياح الخارجية القاسية (رذاذ الملح ودرجات الحرارة القصوى)
• الامتثال لمعايير الصناعة : معتمد وفقًا لتوجيهات GL لتوربينات الرياح وISO 14001، بما يتماشى مع معايير جودة الطاقة الصناعية الخاصة بـ TIEKE

خطوات التثبيت والتشغيل

1. فحص ما قبل التثبيت: التحقق من عدم تلف مكونات الدعم (الينابيع المطاطية والأسطوانات الهيدروليكية)؛ تحقق من مستويات السوائل الهيدروليكية وإعدادات الضغط
2. الموضع: قم بتركيب وحدات الدعم الهيدروليكي في النقاط الأربع المحددة لسلسلة النقل الرئيسية لتوربينات الرياح (محاذاة مع فتحات تثبيت علبة التروس)
3. التثبيت: دعامات آمنة بمسامير عالية القوة (عزم الدوران: 350-400 نيوتن متر) لضمان الاتصال المستقر بإطار التوربين
4. المعايرة الهيدروليكية: ضبط ضغط الأسطوانة الهيدروليكية لتتناسب مع تصنيف الصلابة الالتوائية المطلوبة (حسب مواصفات حمل علبة التروس)
5. الاختبار الوظيفي: تشغيل اختبار الخمول للتوربين للتحقق من التقييد الجانبي وأداء الحمل الالتوائي؛ تأكد من عدم وجود اهتزاز أو ضوضاء غير طبيعية
6. مرحلة التشغيل: تسجيل معلمات التشغيل الأولية وإعداد جدول صيانة منتظم (فحص السائل الهيدروليكي كل 6 أشهر)

سيناريوهات التطبيق

يعد الدعم المرن لعلبة التروس من النوع الهيدروليكي من TIEKE عامل تمكين رئيسي لإنتاج الطاقة المتجددة بكفاءة، مع التطبيقات الأساسية بما في ذلك:

• أنظمة دعم رباعية النقاط لسلاسل النقل الرئيسية لتوربينات الرياح البرية (نماذج 1.5 ميجاوات - 5 ميجاوات)
• أنظمة دعم علبة التروس لتوربينات الرياح البحرية (نوع مقاوم للتآكل للبيئات البحرية)
• مشاريع التعديل التحديثي لترقية الدعامات الزنبركية للأنظمة الهيدروليكية (يعزز كفاءة استخدام الطاقة في التوربينات الحالية)
• حلول طاقة الرياح المخصصة لمزارع الرياح ذات النطاق الصناعي (تتوافق مع حلول الطاقة الصناعية من TIEKE)

فوائد للعملاء

• تحسين كفاءة الطاقة: يقلل من فقدان الطاقة في سلسلة النقل بنسبة 15%، مما يزيد من إنتاج طاقة توربينات الرياح وكفاءة الطاقة بشكل عام
• تكاليف صيانة أقل: يعمل نظام تخميد الاهتزاز على تقليل تآكل علبة التروس، مما يقلل من تكرار الصيانة وتكاليفها بنسبة 25% على مدار دورة حياة التوربين
• عمر ممتد للمكونات: تعمل سعة التحميل العالية والبنية المتينة على إطالة عمر خدمة علبة التروس بما يزيد عن 5 سنوات
• تطبيق مرن: تصنيف الصلابة القابل للتخصيص يلغي الحاجة إلى نماذج دعم متعددة، مما يقلل من تكاليف المخزون
• تحسين السلامة التشغيلية: يقلل التوزيع المستقر للحمل من خطر فشل سلسلة النقل في ظروف الرياح العاتية

خيارات التخصيص

تقدم TIEKE حلول دعم مرنة لعلبة التروس من النوع الهيدروليكي مصممة بالكامل لتلبية متطلبات مشروع طاقة الرياح الفريدة:

• تخصيص الصلابة (الالتوائية/الجانبية) لتتناسب مع نماذج علبة التروس المحددة وظروف حمل التوربينات
• تخصيص المواد (الفولاذ البحري لمزارع الرياح البحرية، والمطاط عالي الحرارة لمشاريع الرياح الصحراوية)
• تخصيص النظام الهيدروليكي (مراقبة الضغط المتكاملة لإدارة مزرعة الرياح عن بعد)
• تخصيص الأبعاد لتناسب تكوينات تركيب علبة التروس غير القياسية

التعليمات

س 1: كيف يمكن مقارنة الدعم الهيدروليكي من TIEKE بالدعامات الزنبركية من حيث كفاءة الطاقة؟
A1: يقلل الدعم الهيدروليكي لدينا من فقدان طاقة سلسلة النقل بنسبة 15% بسبب توازن الصلابة الأمثل، مما يعزز بشكل مباشر إنتاج طاقة توربينات الرياح وكفاءة الطاقة - وهي ميزة رئيسية مقارنة بالبدائل من النوع الزنبركي.

س 2: ما هي الصيانة المطلوبة للدعم المرن لعلبة التروس الهيدروليكية؟
ج2: تشمل الصيانة الروتينية فحص مستوى/نقاوة السائل الهيدروليكي كل 6 أشهر وفحص حالة الزنبرك المطاطي سنويًا؛ تم تصميم النظام لتقليل وقت التوقف عن العمل إلى الحد الأدنى، بما يتماشى مع معايير موثوقية حلول الطاقة الخاصة بشركة TIEKE.

س3: هل يمكن تعديل الدعم لأنظمة توربينات الرياح الحالية؟
ج3: نعم، يقدم فريق TIEKE الهندسي إرشادات التعديل التحديثي الكاملة لتكييف الدعامات الهيدروليكية لدينا مع نقاط التثبيت الموجودة من النوع الزنبركي، مما يجعلها ترقية فعالة من حيث التكلفة لمشغلي الطاقة المتجددة .
