مشبك أنابيب عالي الجودة

مشبك الأنابيب - حلول الطاقة TIEKE لتثبيت أنابيب توربينات الرياح

نظرة عامة على المنتج

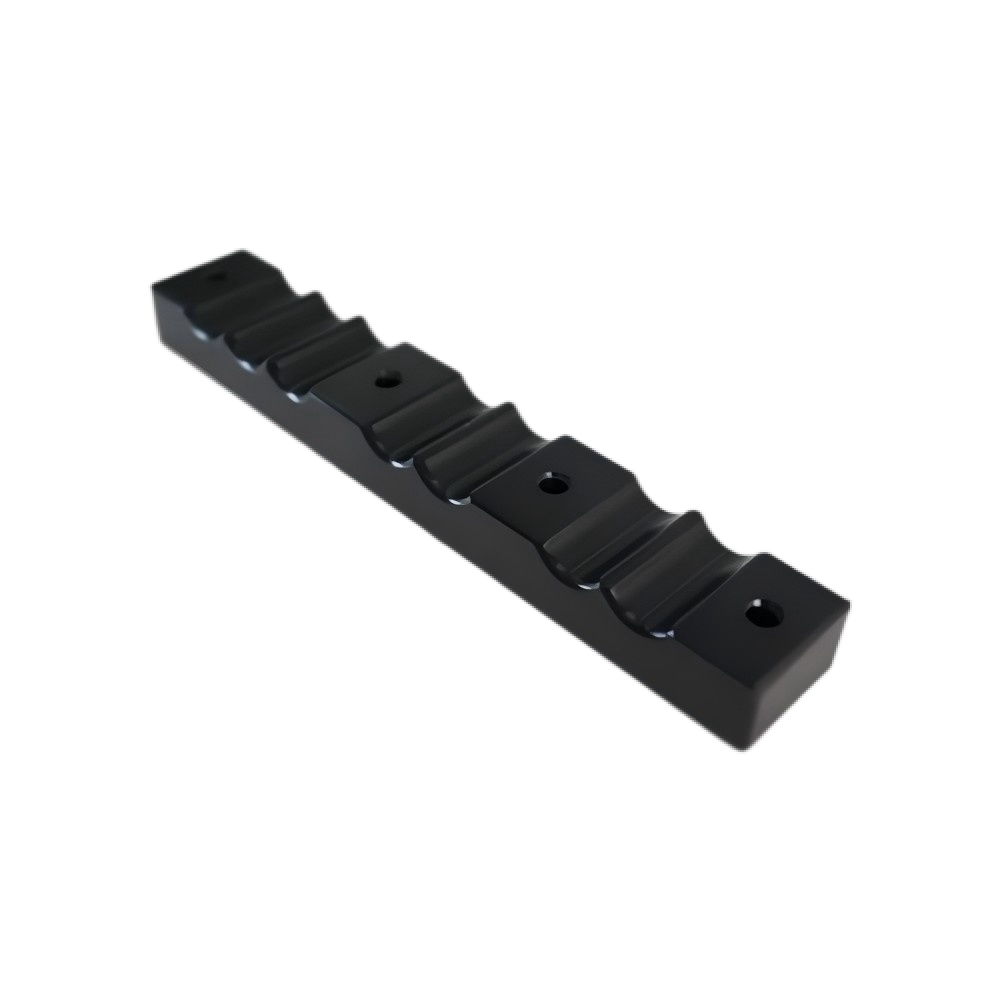

يعد مشبك الأنابيب مكونًا هيكليًا مهمًا ضمن مجموعة منتجات الطاقة المتجددة من TIEKE، وهو مصمم خصيصًا لتثبيت أنظمة أنابيب المروحة في وحدات توليد طاقة الرياح. كجزء أساسي من حلول الطاقة الخاصة بـ TIEKE، يتيح مشبك الأنابيب هذا التثبيت المسبق للربط الآمن للأنابيب، مما يمنع بشكل فعال الضرر الناجم عن قوة الطرد المركزي الدورانية أثناء تشغيل التوربين. تم تحسينه لتطبيقات الطاقة الصناعية ، فهو يضمن سلامة وطول عمر أنظمة أنابيب توربينات الرياح في البيئات البرية والبحرية القاسية.

المواصفات الفنية

• المواد: فولاذ كربوني عالي القوة (Q355B) مع طلاء مضاد للتآكل مجلفن بالغمس الساخن / فولاذ مقاوم للصدأ 304 (للاستخدام البحري)
• قطر الأنبوب المطبق: قابل للتخصيص (الأحجام الشائعة: DN15، DN20، DN25، DN32، DN40، DN50)
• قوة التثبيت: ≥8 كيلو نيوتن (يقاوم قوة الطرد المركزي حتى 2000 دورة في الدقيقة)
• نطاق درجة حرارة التشغيل: -45 درجة مئوية إلى 120 درجة مئوية (قابل للتكيف مع الظروف المناخية القاسية)
• مقاومة التآكل: طلاء مجلفن بالغمس الساخن (≥85μm) لمدة تزيد عن 20 عامًا من عمر الخدمة المضاد للصدأ (على الشاطئ)؛ الفولاذ المقاوم للصدأ 304 لمقاومة رش الملح (في الخارج)
• سعة الحمولة: ≥50 كجم لكل مشبك (تلبي معايير تحميل معدات الطاقة الصناعية)
• عزم التثبيت: 80-120 نيوتن متر (للربط المسبق الآمن)

ميزات المنتج

• أداء فائق مضاد للطرد المركزي: يعمل التصميم الهيكلي الصلب على تعويض قوة الطرد المركزي الدورانية بشكل فعال، مما يمنع إزاحة الأنابيب وتلفها
• تصميم دقيق مسبقًا للشد: قوة التثبيت القابلة للتعديل تضمن التثبيت الآمن دون ضغط الأنابيب أو تشويهها، مما يحمي سلامة نظام الطاقة الصناعية
• مقاومة محسنة للتآكل: تقاوم الجلفنة بالغمس الساخن أو البناء المصنوع من الفولاذ المقاوم للصدأ رذاذ الملح والرطوبة والتآكل الكيميائي (مثالية لمشاريع الطاقة المتجددة البحرية)
• سهولة التركيب: تعمل فتحات التثبيت المثقوبة مسبقًا والتصميم القياسي على تقليل وقت التثبيت في الموقع بنسبة 30% مقارنة بالمشابك التقليدية
• تحسين حصري من TIEKE: بطانة مطاطية مضادة للانزلاق (NBR) تقلل من انتقال الاهتزاز وتمنع تآكل سطح الأنبوب
• ثبات هيكلي عالٍ: يزيد تصميم الضلع المقوى من صلابة المشبك بنسبة 40%، مما يضمن أداء طويل الأمد تحت الحمل الديناميكي

خطوات التثبيت والاستخدام

1. التحضير قبل التثبيت: تحقق من أن حجم المشبك يطابق قطر الأنبوب، وافحص الطلاء المضاد للتآكل بحثًا عن أي ضرر، وقم بإعداد مفتاح عزم الدوران (معايرته إلى ±2%)
2. إعداد السطح: قم بتنظيف سطح التركيب على إطار التوربين والجزء الخارجي للأنبوب لإزالة الغبار والزيوت والحطام وفقًا لمعايير تركيب الطاقة الصناعية
3. وضع المشبك: قم بتركيب مشبك الأنبوب حول الأنبوب المستهدف، وتأكد من أن البطانة المطاطية المضادة للانزلاق ملامسة تمامًا لسطح الأنبوب (بدون فجوات)
4. التثبيت المسبق للربط: قم بتثبيت مسامير التثبيت على عزم الدوران الأولي (60 نيوتن متر)، ثم اضبطه على عزم الدوران المحدد (80-120 نيوتن متر) للتثبيت الآمن
5. تثبيت التركيب: قم بتثبيت مجموعة المشبك على إطار التوربين باستخدام مسامير عالية القوة (قيمة عزم الدوران: 150-200 نيوتن متر)
6. فحص ما بعد التثبيت: التحقق من محاذاة المشبك وإحكامه، وإجراء اختبار الحمل الدوراني للتحقق من صحة الأداء المضاد للطرد المركزي لنظام أنابيب الطاقة المتجددة

سيناريوهات التطبيق

كمكون رئيسي في حلول الطاقة الخاصة بـ TIEKE، يتم استخدام مشبك الأنابيب على نطاق واسع لتثبيت أنظمة الأنابيب الهيدروليكية والهوائية والتبريد في وحدات توليد طاقة الرياح البرية والبحرية بقدرة 1.5 ميجاوات إلى 6 ميجاوات. إنها مناسبة لسيناريوهات الطاقة الصناعية المتنوعة بما في ذلك أنابيب توربينات الرياح، وأنابيب البرج الداخلية، وأنابيب النظام المساعد. يعد هذا المنتج أيضًا مثاليًا لتعديل أنظمة تثبيت الأنابيب القديمة، مما يساعد العملاء على ترقية أصول الطاقة المتجددة لديهم لتحسين استقرار الأنابيب وتقليل مخاطر الصيانة.

فوائد للعملاء

• انخفاض تكاليف الصيانة: يمنع التثبيت الآمن تلف الأنابيب وتسربها، مما يقلل وقت التوقف غير المخطط له بنسبة 40% لأصول الطاقة الصناعية
• تحسين السلامة التشغيلية: يعمل التصميم المضاد للطرد المركزي على التخلص من مخاطر فشل الأنابيب أثناء تشغيل التوربينات عالية السرعة
• عمر ممتد للأنابيب: بطانة مطاطية مضادة للانزلاق ومشبك دقيق يقلل من تآكل الأنابيب، مما يزيد من عمر الخدمة بنسبة 50%
• انخفاض تكاليف دورة الحياة: تعمل المقاومة العالية للتآكل والمتانة على تقليل تكرار الاستبدال، مما يقلل التكلفة الإجمالية للملكية بنسبة 30% على مدار 20 عامًا
• الامتثال العالمي: يفي بمعايير IEC 61400 وISO 1461 المضادة للتآكل، مما يسهل الموافقات الدولية لمشاريع الطاقة الصناعية

خيارات التخصيص

توفر TIEKE تخصيصًا مخصصًا لمشابك الأنابيب لتلبية متطلبات عملاء الطاقة الصناعية العالمية المتنوعة:

• تخصيص الأبعاد: قطر الأنبوب المخصص، وطول المشبك، وموضع فتحة التثبيت لتناسب أنظمة أنابيب توربينات الرياح غير القياسية
• تخصيص المواد: الفولاذ المقاوم للصدأ 316 للبيئات البحرية القاسية؛ فولاذ كربوني مع طلاء إيبوكسي للتطبيقات المقاومة للمواد الكيميائية
• تخصيص التصميم: هيكل مزدوج المشبك للأنابيب ذات الأحمال الثقيلة؛ تصميم تخميد الاهتزاز لمناطق الاهتزاز عالية التردد
• تخصيص الدفعة: الإنتاج الضخم مع العلامات التجارية المخصصة والتعبئة والتغليف لمصنعي المعدات الأصلية لتوربينات الرياح

عملية الإنتاج

تلتزم TIEKE بمراقبة الجودة الصارمة في جميع أنحاء إنتاج مشبك الأنابيب، مما يضمن موثوقية درجة الطاقة الصناعية : 1) اختبار المواد الخام (التحقق من الخصائص الميكانيكية للمواد الفولاذية)؛ 2) القطع والثني الدقيق (الثني باستخدام الحاسب الآلي لضمان دقة الأبعاد ±0.5 مم)؛ 3) اللحام والتعزيز (لحام الروبوت للسلامة الهيكلية)؛ 4) المعالجة المضادة للتآكل (الجلفنة بالغمس الساخن أو تخميل الفولاذ المقاوم للصدأ)؛ 5) تركيب البطانة المطاطية (ربط عالي الالتصاق)؛ 6) فحص الجودة (قوة التثبيت واختبار مقاومة التآكل) والتعبئة الواقية.

شهادات العملاء والمراجعات

الشركة المصنعة لتوربينات الرياح الأوروبية : "لقد تم دمج مشابك الأنابيب من TIEKE في توربيناتنا البحرية بقدرة 3 ميجاوات لمدة 9 سنوات. وقد أدى أدائها المضاد للطرد المركزي ومقاومتها للتآكل إلى القضاء على مشكلات تلف الأنابيب، مما أدى إلى تقليل تكاليف الصيانة بنسبة 35%."

مشغل مزرعة الرياح الآسيوي : "لقد استبدلنا المشابك التقليدية بمنتجات TIEKE على توربينات بقدرة تزيد عن 500+ 2.5 ميجاوات. وقد أدى التصميم المسبق للتثبيت وسهولة التركيب إلى تحسين موثوقية نظام الطاقة المتجددة لدينا بشكل كبير."

الأسئلة الشائعة (الأسئلة المتداولة)

Q1: كيفية تحديد حجم مشبك الأنبوب المناسب لأنابيب توربينات الرياح الخاصة بي؟
A1: اختر المشابك التي تتوافق مع القطر الخارجي للأنابيب الخاصة بك (على سبيل المثال، المشبك DN20 لأنبوب القطر الخارجي 26.9 مم). يمكن لفريقنا الفني توفير مقاسات مخصصة للأنابيب غير القياسية في أنظمة الطاقة الصناعية .

س 2: ما هو الفرق بين مشابك الأنابيب الفولاذية المجلفنة والفولاذ المقاوم للصدأ؟
A2: المشابك المجلفنة فعالة من حيث التكلفة لمزارع الرياح البرية؛ يوصى باستخدام المشابك المصنوعة من الفولاذ المقاوم للصدأ 304/316 في مشاريع الطاقة المتجددة البحرية نظرًا لمقاومتها الفائقة لرذاذ الملح.

س 3: كم مرة يجب فحص وإعادة عزم مشابك الأنابيب؟
A3: قم بالفحص كل 12 شهرًا (على الشاطئ) / 6 أشهر (في الخارج)، وأعد عزم الدوران إذا انخفضت قيمة عزم الدوران إلى أقل من 80 نيوتن متر للحفاظ على الأداء المضاد للطرد المركزي وكفاءة استخدام الطاقة للنظام.

س 4: هل يمكن لشركة TIEKE تقديم إرشادات التثبيت للطلبات بالجملة؟
ج4: بالتأكيد. نحن نقدم تدريبًا مجانيًا على التركيب في الموقع لعملاء الطاقة الصناعية المؤهلين، مما يضمن التثبيت المسبق المناسب لمشابك الأنابيب.

س 5: ما هي المهلة الزمنية لمشابك الأنابيب القياسية والمخصصة؟
ج5: يتم شحن الأحجام القياسية خلال 2-4 أسابيع، وتستغرق الأبعاد/المواد المخصصة 4-6 أسابيع. نحتفظ بمخزون من الأحجام المشتركة للجداول الزمنية العاجلة لمشروع الطاقة المتجددة.
