دعم مرن لإطار الجسر المركزي

الدعم المرن لإطار الجسر المركزي - TIEKE Energy Solutions

نظرة عامة على المنتج

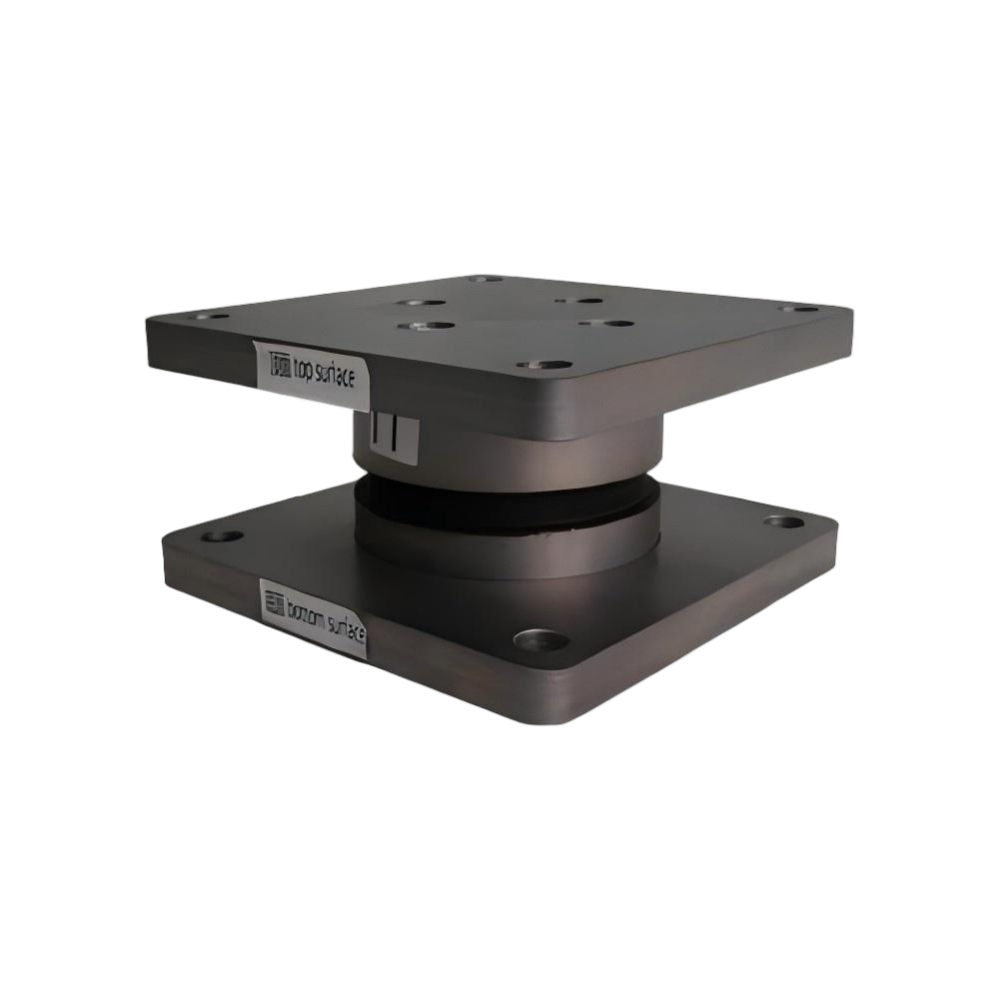

يعد الدعم المرن لإطار الجسر المركزي مكونًا أساسيًا مصممًا لمجموعات مولدات توربينات الرياح، وهو مصمم خصيصًا لتوصيل الجزء السفلي من مجموعة المولدات بإطار الجسر. وتشمل وظائفها الأساسية عزل الاهتزازات بشكل فعال وتقليل الحركة الجانبية، وهي أمور بالغة الأهمية للتشغيل المستقر لأنظمة طاقة الرياح. كجزء أساسي من خط إنتاج الطاقة المتجددة من TIEKE، تم تحسين هذا الدعم المرن لتحقيق أقصى قدر من كفاءة الطاقة في تطبيقات الطاقة الصناعية، مما يضمن عمر خدمة طويل لمعدات توربينات الرياح وتقليل وقت التوقف التشغيلي.

المواصفات الفنية

• المواد: مركب بوليمر مرن عالي القوة (مقاوم لأحمال الرياح ودرجات الحرارة المنخفضة والتآكل)
• قدرة التحمل: قابلة للتخصيص وفقًا لمواصفات مجموعة مولدات توربينات الرياح (5-20 طنًا)
• كفاءة عزل الاهتزاز: ≥90% (يقلل بشكل فعال من الرنين الميكانيكي)
• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 80 درجة مئوية (قابل للتكيف مع بيئات مزرعة الرياح العالمية)
• عمر الخدمة: ≥15 سنة (متوافق مع معايير متانة معدات الطاقة الصناعية)

ميزات المنتج

• مرونة عالية: تحافظ على الشكل والأداء تحت الحمل الديناميكي طويل الأمد، مع تجنب الإزاحة الجانبية لمجموعة المولدات
• مبدأ تقليل الاهتزاز المتقدم: يستخدم هيكل عازل مرن متعدد الطبقات لامتصاص الاهتزازات الرأسية والأفقية الناتجة أثناء تشغيل المولد
• متانة من الدرجة الصناعية: تصميم مضاد للشيخوخة ومضاد للتعب، ومقاوم للأشعة فوق البنفسجية والظروف الخارجية القاسية
• سهولة التركيب: يطابق أبعاد إطار الجسر القياسية لنماذج توربينات الرياح السائدة، مما يقلل من تكاليف التعديل
• تحسين TIEKE الحصري: يدمج تصميم كفاءة الطاقة لتقليل فقدان الطاقة الناجم عن الاهتزاز الميكانيكي، وتحسين معدل استخدام الطاقة المتجددة بشكل عام

خطوات التثبيت والاستخدام

1. فحص ما قبل التثبيت: تحقق من سطح الدعم المرن بحثًا عن العيوب، وتأكد من درجة المطابقة مع واجهة الاتصال السفلية لمجموعة المولدات وموضع تركيب إطار الجسر
2. الوضع والتثبيت: ضع الدعامة المرنة عند نقطة الاتصال المحددة بين الجزء السفلي من مجموعة المولدات وإطار الجسر، مع محاذاة فتحات التثبيت بدقة
3. تثبيت عزم الدوران: استخدم أدوات احترافية لتثبيت الدعامة بمسامير عالية القوة، مع اتباع معلمات عزم الدوران (450-600 نيوتن متر) المحددة في دليل تركيب معدات الطاقة الصناعية
4. اختبار ما بعد التثبيت: إجراء الكشف عن الاهتزاز والإزاحة للتأكد من أن الدعم يعزل الاهتزاز بشكل فعال وعدم حدوث أي حركة جانبية تحت الحمل الخامل
5. الصيانة الدورية: افحص الدعامة المرنة كل 6 أشهر بحثًا عن أي تشوه أو تآكل، واستبدلها إذا لزم الأمر للحفاظ على الأداء الأمثل

سيناريوهات التطبيق

يتم تطبيق هذا الدعم المرن لإطار الجسر المركزي على نطاق واسع في مجموعات مولدات توربينات الرياح البرية والبحرية (نماذج 1.5MW-6MW)، كعنصر رئيسي في حلول الطاقة التي تقدمها TIEKE لمشاريع الطاقة المتجددة. إنها مناسبة لسيناريوهات الطاقة الصناعية مثل مزارع الرياح واسعة النطاق، ومحطات طاقة الرياح الموزعة، وأنظمة الطاقة الهجينة للطاقة المتجددة، مما يحل بشكل فعال مشكلات الاهتزاز والإزاحة الخاصة بوصلات إطار الجسور لمجموعة المولدات في بيئات الرياح العالية والرطوبة العالية والتضاريس المعقدة.

فوائد للعملاء

• تقليل تكاليف الصيانة: تقليل تلف المعدات الناتج عن الاهتزاز، وخفض وتيرة إصلاحات مجموعة المولدات واستبدال قطع الغيار
• تحسين كفاءة الطاقة: تقليل فقدان الطاقة بسبب الاهتزازات الميكانيكية، مما يزيد من كفاءة توليد الطاقة لتوربينات الرياح بنسبة 3-5%
• تعزيز السلامة التشغيلية: منع الحركة الجانبية لمجموعة المولدات لتجنب الأضرار الهيكلية لإطار الجسر وضمان إمدادات مستقرة من الطاقة المتجددة
• إطالة عمر المعدات: عزل الاهتزاز بشكل فعال لتقليل تآكل المكونات الرئيسية، وإطالة عمر خدمة نظام توربينات الرياح بالكامل بمقدار 5-8 سنوات

خيارات التخصيص

لتلبية الاحتياجات المتنوعة لعملاء الطاقة الصناعية العالمية، تقدم TIEKE حلولاً مخصصة للدعم المرن لإطار الجسر المركزي:

• تخصيص الأبعاد: اضبط الحجم والسمك وفقًا لواجهة الاتصال المحددة للعلامات التجارية المختلفة لمجموعة المولدات
• تخصيص المواد: اختيار مواد مرنة خاصة لبيئات التشغيل القاسية (على سبيل المثال، المواد المقاومة للتآكل لمزارع الرياح البحرية)
• تخصيص الأداء: تحسين معلمات عزل الاهتزاز للتكيف مع مناطق سرعة الرياح المختلفة وظروف التضاريس

عملية الإنتاج

تلتزم TIEKE بمراقبة الجودة الصارمة طوال عملية إنتاج الدعم المرن لضمان الامتثال لمعايير الطاقة الصناعية الدولية: 1) فحص المواد الخام (اختبار المعامل المرن ومتانة مواد البوليمر)؛ 2) القولبة والفلكنة (قولبة دقيقة لضمان الاستقرار الهيكلي)؛ 3) اختبار الأداء (محاكاة ظروف العمل الفعلية لاختبار عزل الاهتزاز والقدرة على التحمل)؛ 4) فحص الجودة (فحص 100% للمنتجات النهائية للتخلص من المنتجات غير المؤهلة)؛ 5) التعبئة والتغليف والتخزين (تغليف وقائي لمنع التشوه أثناء النقل).

الأسئلة الشائعة (الأسئلة المتداولة)

Q1: كيفية التأكد مما إذا كان الدعم المرن مناسبًا لنموذج مجموعة مولدات توربينات الرياح الخاصة بي؟
ج1: سيقوم فريقنا الفني بمطابقة المواصفات المناسبة وفقًا لطاقة مجموعة المولدات الخاصة بك وأبعاد إطار الجسر وبيئة التشغيل. تغطي حلول الطاقة التي تقدمها TIEKE معظم النماذج السائدة في سوق الطاقة المتجددة.

س2: ما هي دورة صيانة الدعامة المرنة؟
ج2: في ظل ظروف التشغيل العادية، يوصى بالفحص مرة كل 6 أشهر وإجراء اختبار أداء شامل كل عامين. في البيئات البحرية القاسية، يمكن زيادة وتيرة الفحص بشكل مناسب لضمان كفاءة الطاقة والاستقرار التشغيلي.

س3: هل يمكن استبدال الدعامة المرنة دون إيقاف مجموعة المولدات؟
ج3: من أجل السلامة وجودة الصيانة، نوصي بإيقاف مجموعة المولدات أثناء الاستبدال. يعمل تصميمنا الأمثل على تقليل وقت الاستبدال إلى 4 ساعات، مما يقلل من التأثير على كفاءة إنتاج الطاقة الصناعية.

Q4: هل توفر TIEKE الدعم الفني لما بعد البيع لهذا المنتج؟
ج4: نعم، نحن نقدم الدعم الفني لدورة الحياة الكاملة، بما في ذلك إرشادات التثبيت واختبار الأداء ونصائح الصيانة، لضمان الاستخدام الأمثل للمنتج في مشاريع الطاقة المتجددة.
